一、檢測內容及要求
檢測內容：
最大尺寸長4.9mm*寬6mm*高1.7mm的產品的尺寸檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 正面尺寸 | 背光檢測 | 可檢 |
| 2 | 側面尺寸 | 背光檢測 | 可檢 |
注明：外觀檢測自動化設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于250件(取決于產品送料速度)。

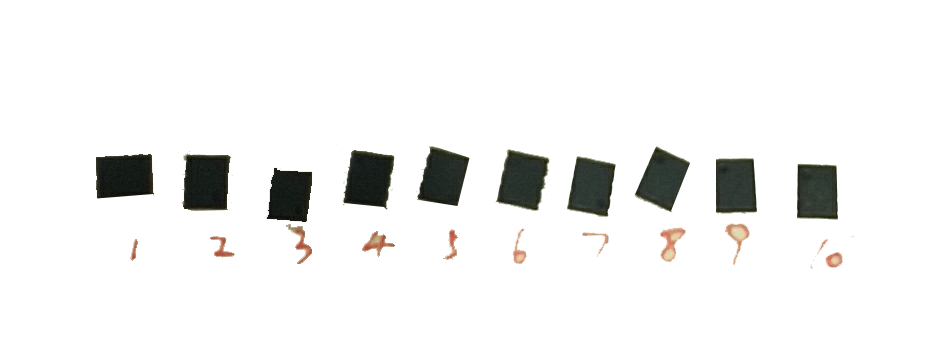

樣品圖：
二、外觀檢測自動化設備組成及主要機構

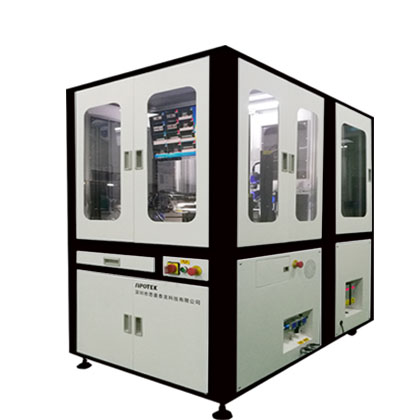

設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
外觀檢測自動化設備組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | Barsler工業相機 | 2套 |
|
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 2套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 2套 |
|
| 7 | 光源 | 定制光學自適應光源 | 2套 |
|
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
|
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
|
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
|

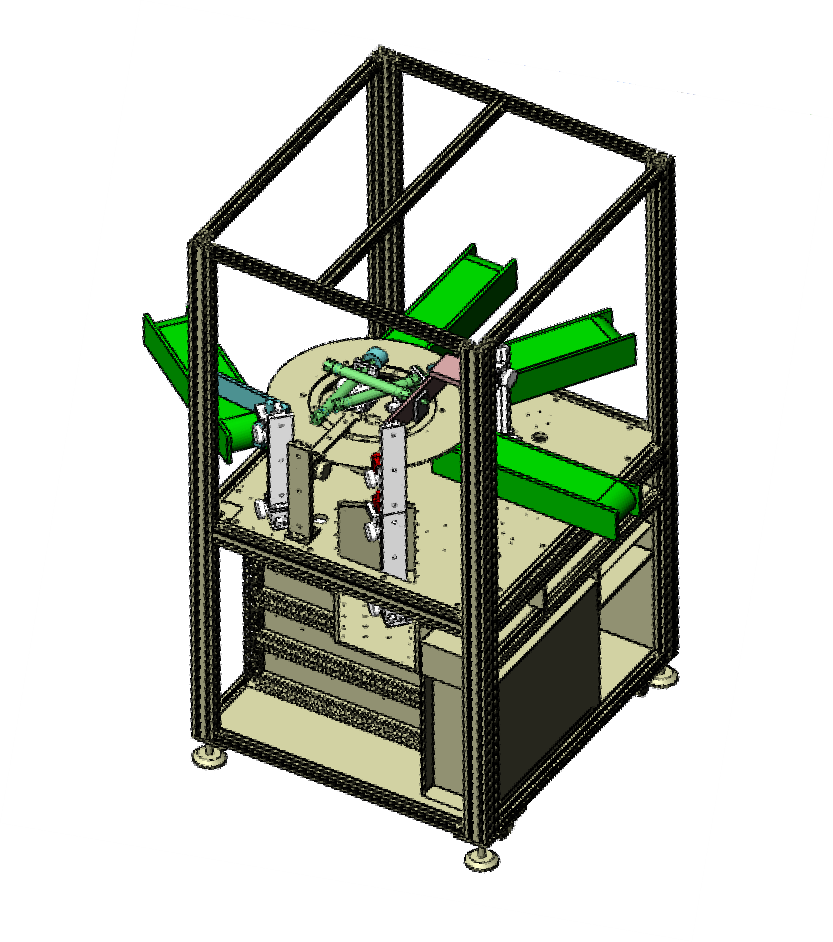

外觀檢測自動化設備外觀3D立體圖
三、樣件測試圖片:

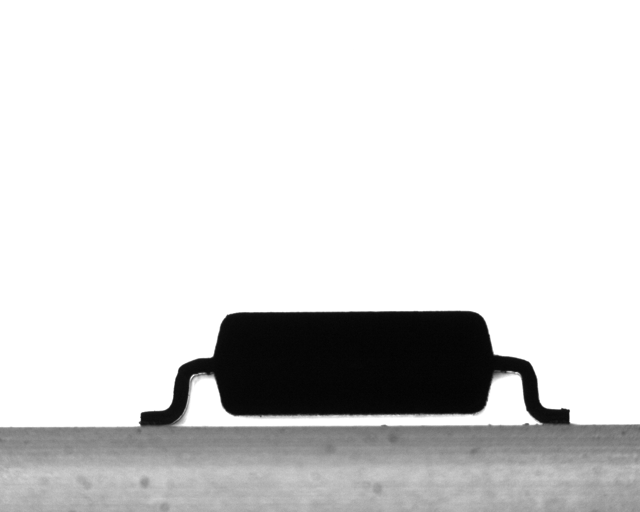

側面背光檢測原圖：
側面背光檢測良品分析圖：OK

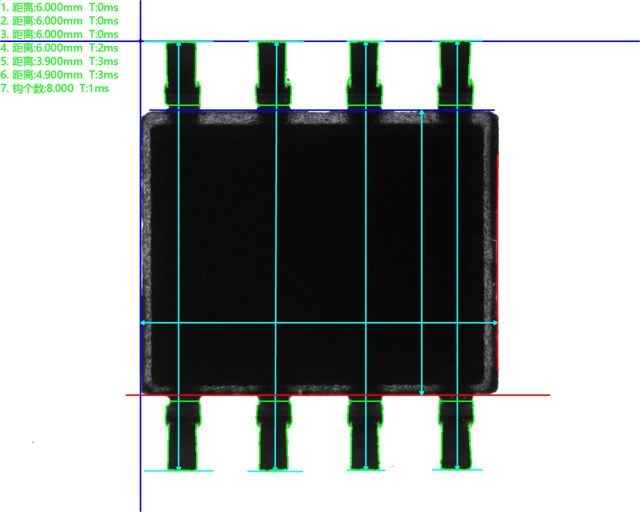

頂部檢測良品分析圖：OK
更多的外觀檢測自動化設備檢測案例請登錄深圳思普泰克網站查看：www.mikjacobs.com
