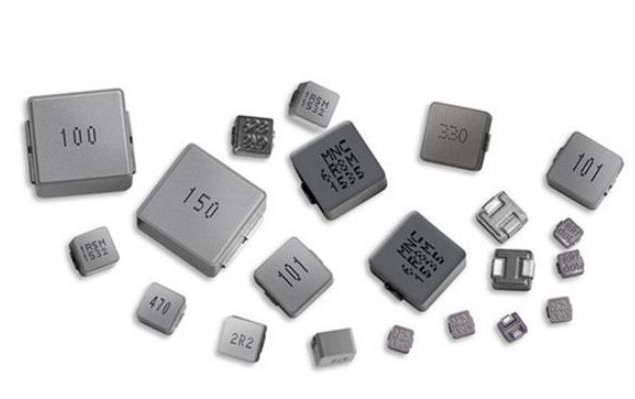

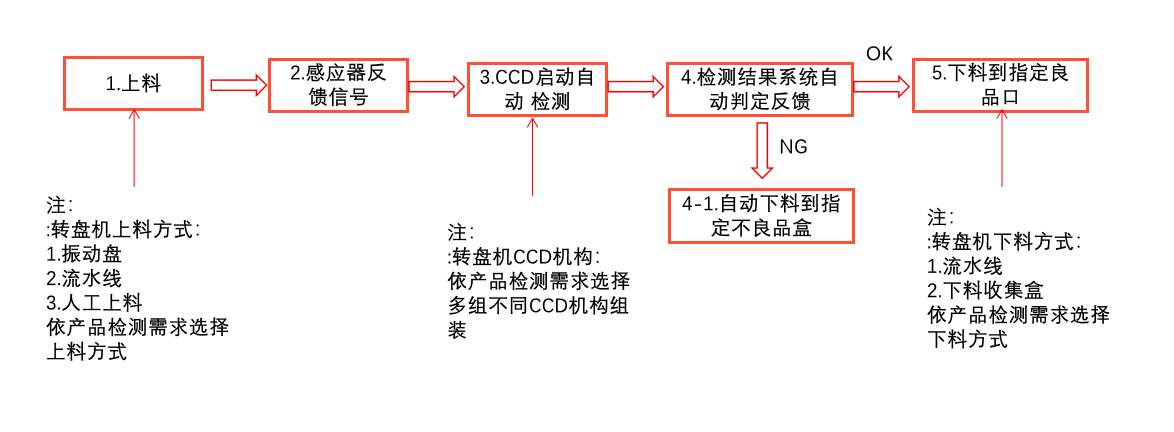

電感視覺檢測設備利用振動盤上料，將電感均勻排列并逐個送入CCD工業相機的視野范圍內。CCD相機會對每個電感進行全方位的外觀尺寸瑕疵檢測。相機通過高分辨率的圖像捕捉和圖像處理算法，能夠精確檢測電感的外觀缺陷和尺寸瑕疵如劃痕、變形、破損等。視覺檢測設備具有檢測速度快、準確度高、穩定性好等優勢，能夠大大提高生產效率。下面介紹款電感視覺檢測案例。
一：檢測內容及要求
1:檢測底面外觀
2:檢測底面外觀
3:檢測側面外觀
4:檢測側面外觀
5:檢測側面高度
6:檢測頂部外觀
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量 140-180件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_T300
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 6套,2個底部正光，2個側面正光，2個頂部正光
5:工業鏡頭: 6套FA工業鏡頭
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。

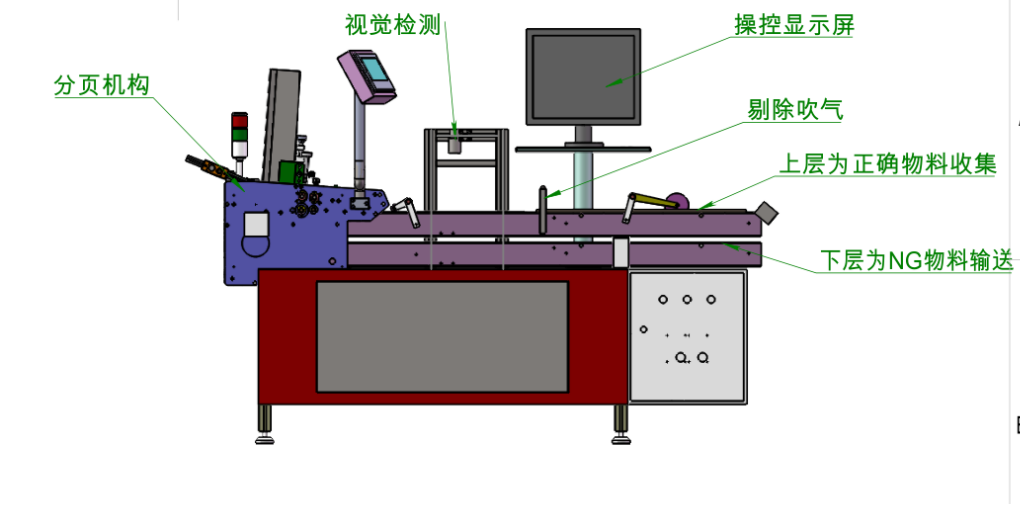

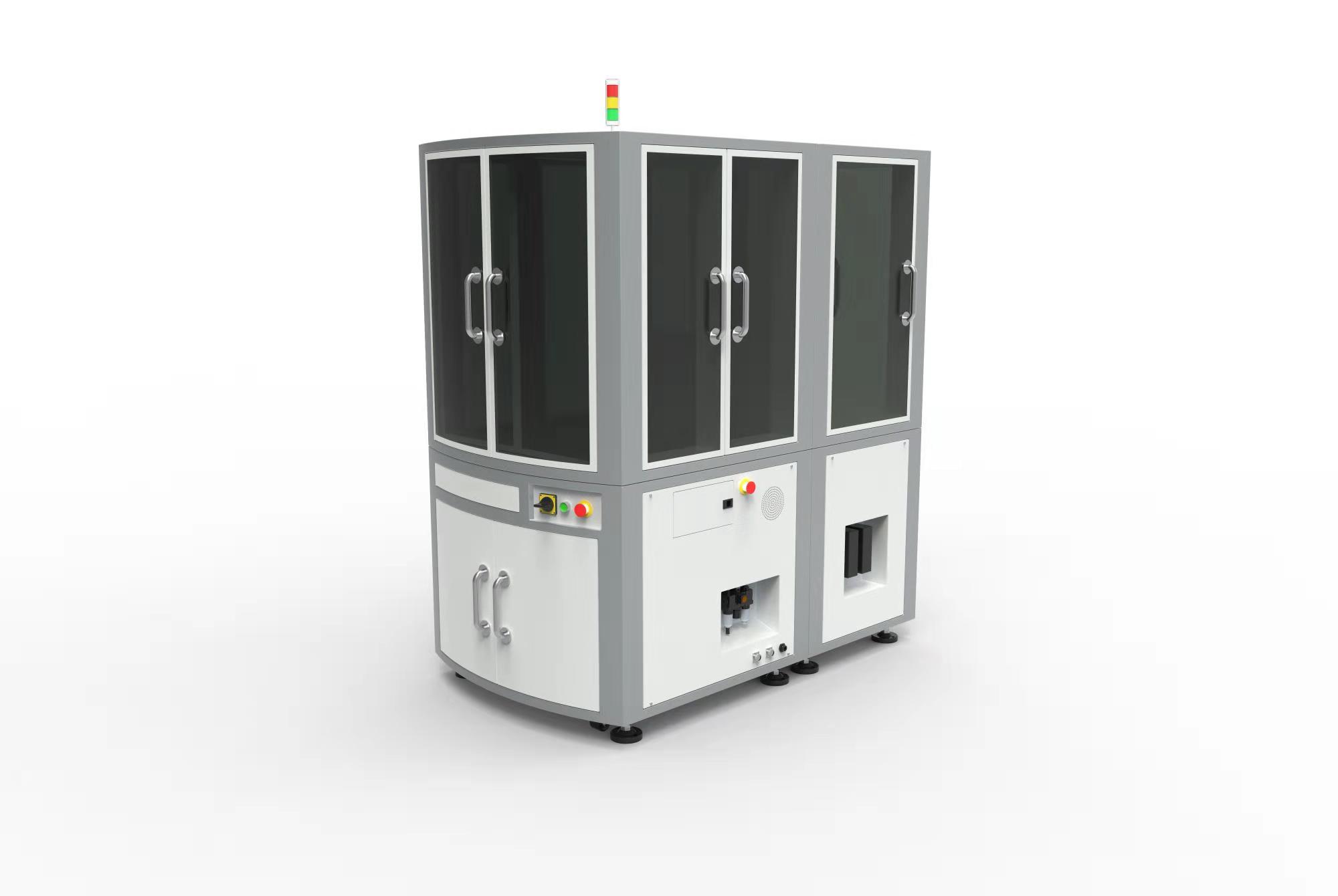

二.1： 設備外觀3D立體圖

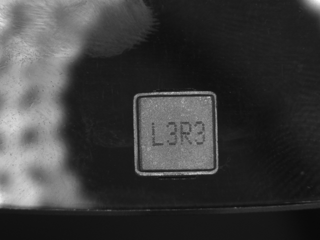

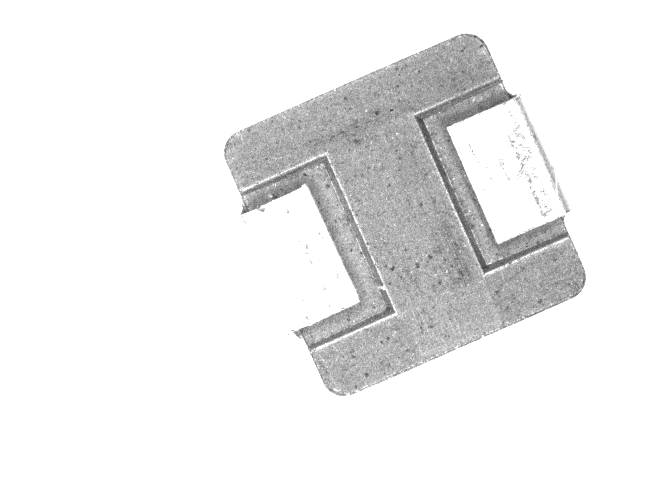

底部檢測效果原圖:

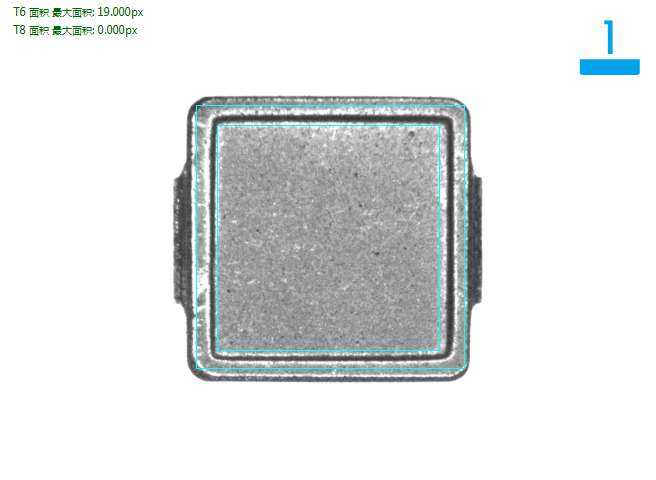

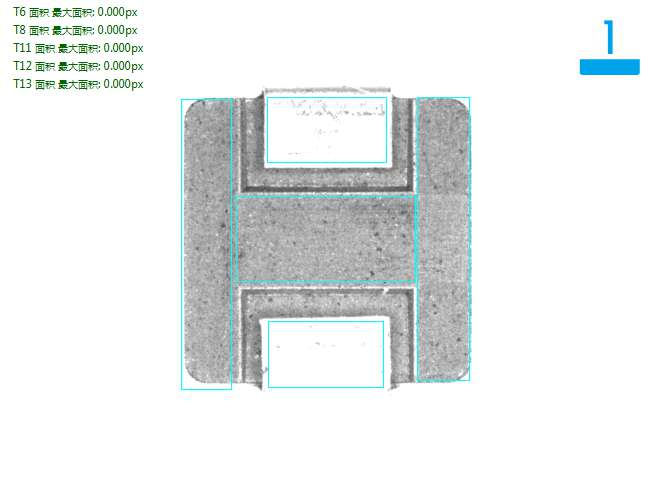

底部檢測良品分析圖:OK

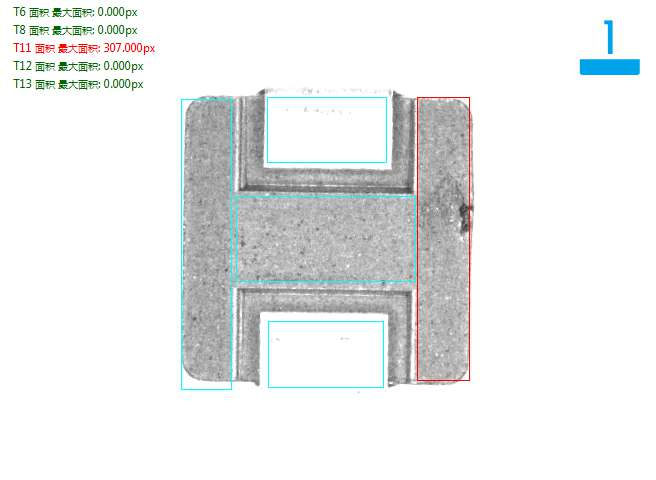

底部檢測漏銅不良品分析圖:NG
底部檢測效果原圖:
底部檢測良品分析圖:OK
底部檢測殘缺不良品分析圖:NG

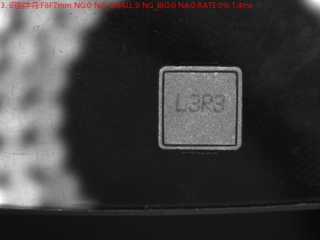

底部檢測效果原圖:
底部檢測良品分析圖:OK

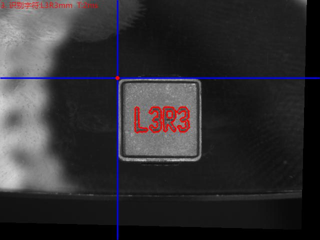

底部檢測印字不居中不良品分析圖:NG

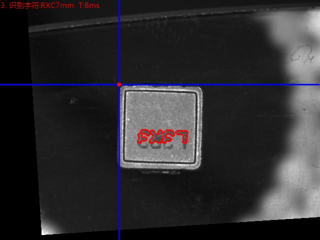

底部檢測印字淡不良品分析圖:NG

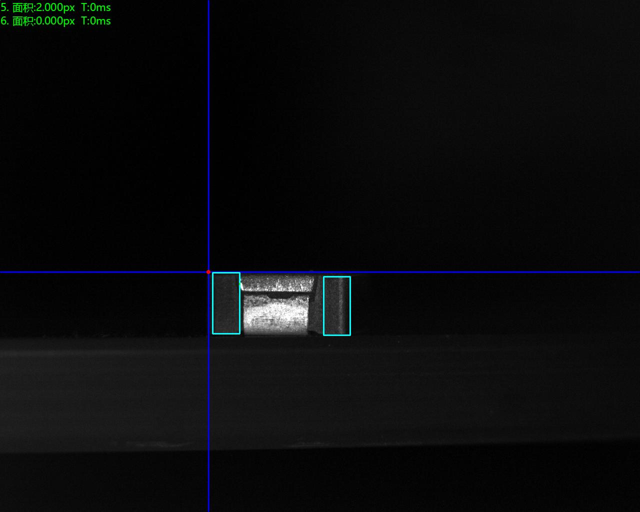

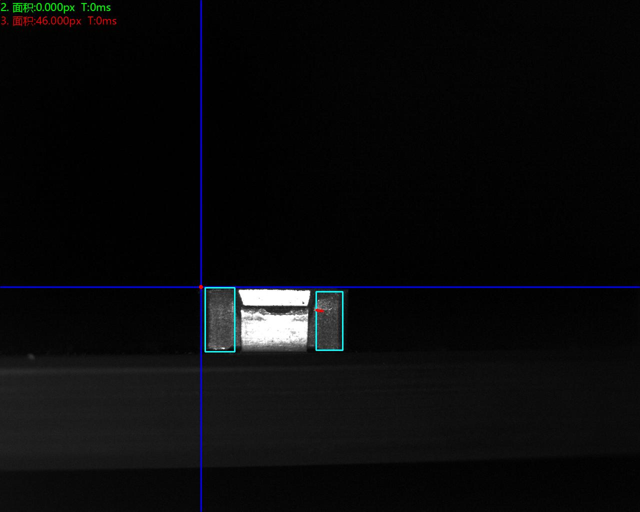

側面檢測效果原圖:

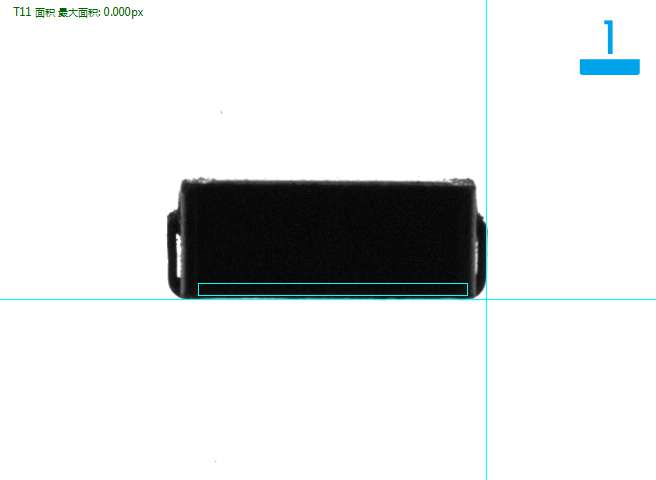

側面檢測良品分析圖:OK

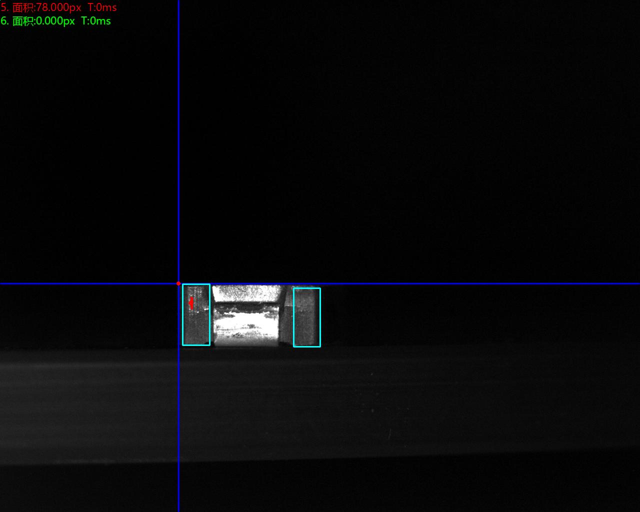

側面檢裂紋（1）不良品分析圖:NG
側面檢裂紋（2）不良品分析圖:NG
側面檢裂紋（3）不良品分析圖:NG
側面檢裂紋（5）不良品分析圖:NG

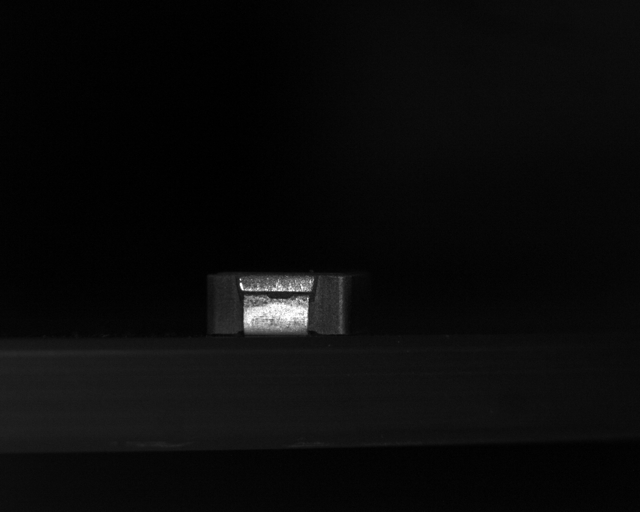

側面檢測效果原圖:
側面檢測良品分析圖:OK

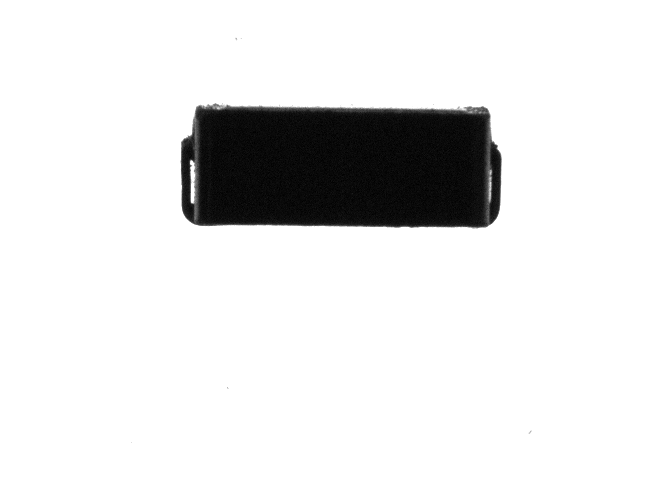

側面檢測效果原圖:
側面檢測良品分析圖:OK

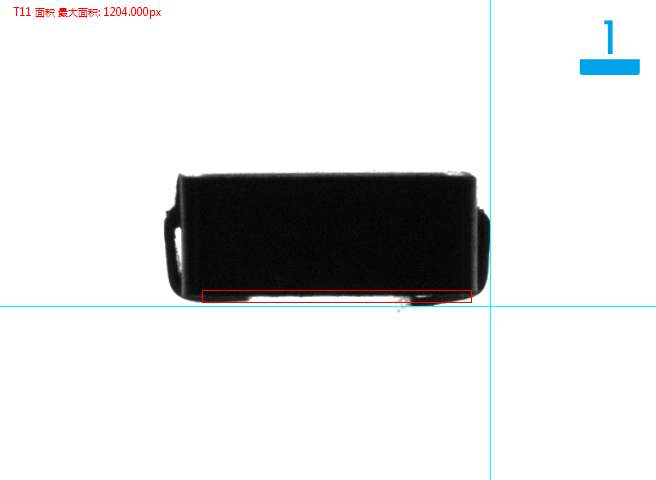

側面檢測端子不平貼不良品分析圖:NG

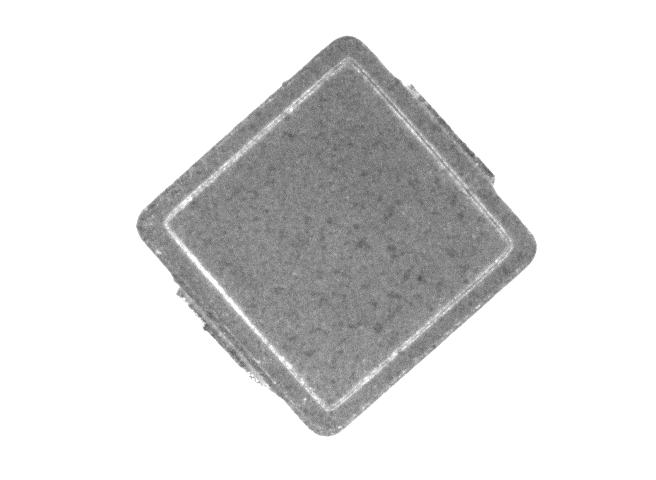

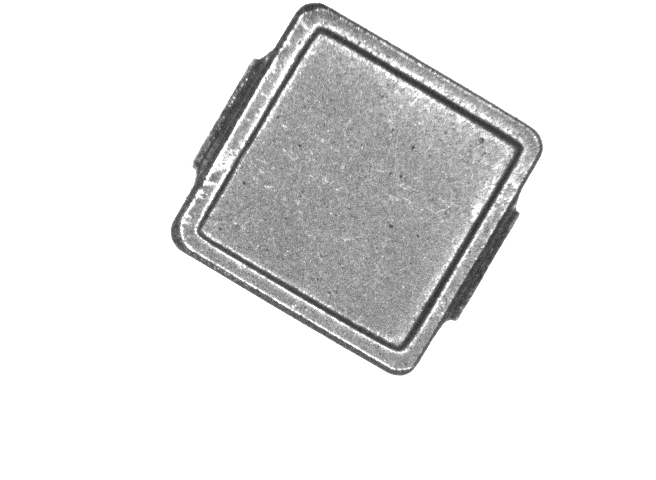

頂部檢測效果原圖:

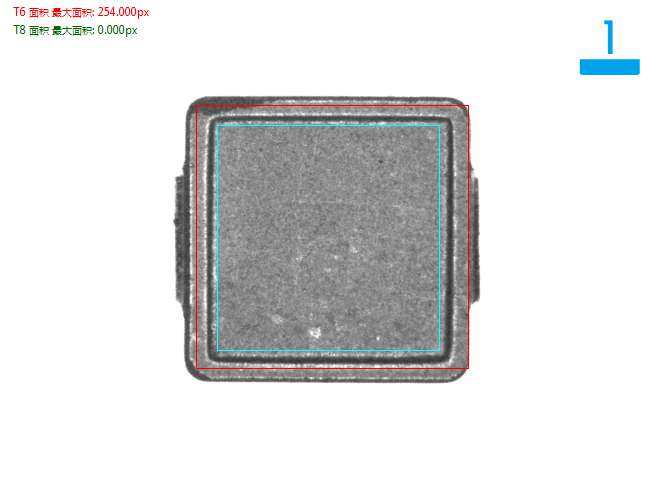

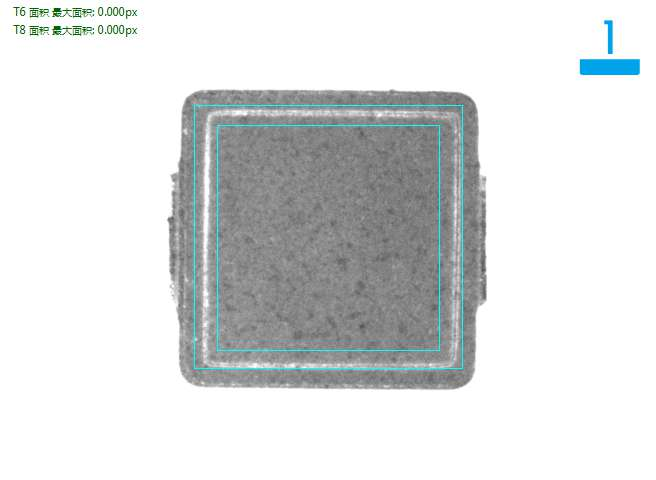

頂部檢測良品分析圖:OK

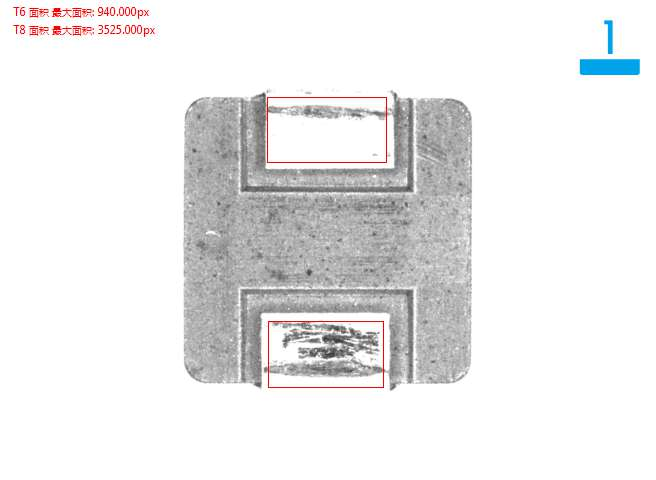

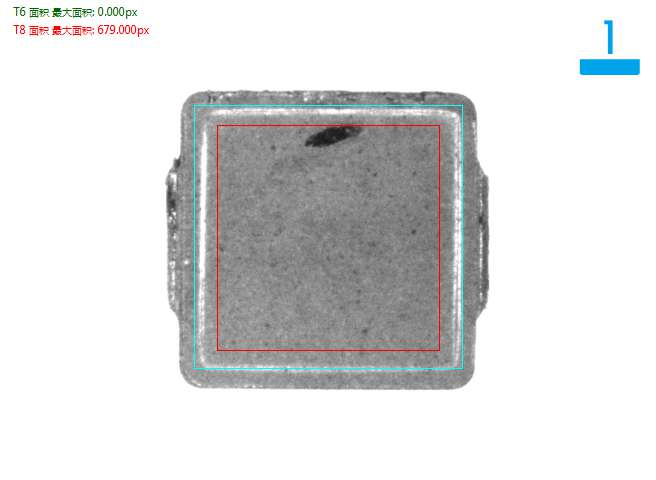

頂部檢測漏銅不良品分析圖:NG
頂部檢測端子刮傷不良品分析圖:NG
設備放置的檢測空間: 在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA
