一：檢測內容及要求
檢測工件面積：
外觀檢測
檢測內容：
1:頂部正光檢測外觀
2:側面正光檢測外觀
3:側面正光檢測外觀
4:側面正光檢測外觀
5:側面正光檢測外觀
6:底部正光檢測外觀
注明:硅膠橡膠外觀檢測設備檢測項目,均需要在影像下清晰可見才能檢測 檢測效率：每分鐘檢測120-180，數量根據樣件送料速度。
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 6套：1個底部正光 1個頂面正光 4個側面正光和一個底部正光
5:工業鏡頭:6套：6套FA鏡頭
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。
頂部檢測效果原圖:
頂部檢測不良品（粘膠）分析圖:NG
頂部檢測不良品（缺料）分析圖:NG
頂部檢測不良品（柱子缺料）分析圖:NG
更多硅膠橡膠外觀檢測設備檢測產品外觀方案，請登錄深圳思普泰克網站：www.mikjacobs.com聯系相關工作人員獲取

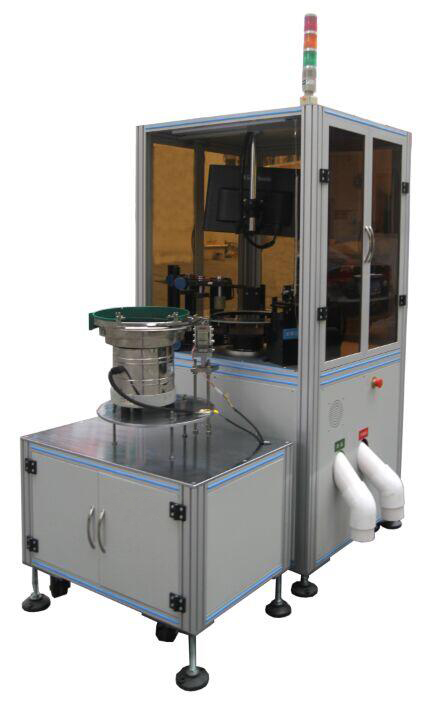

硅膠橡膠外觀檢測設備外觀立體圖

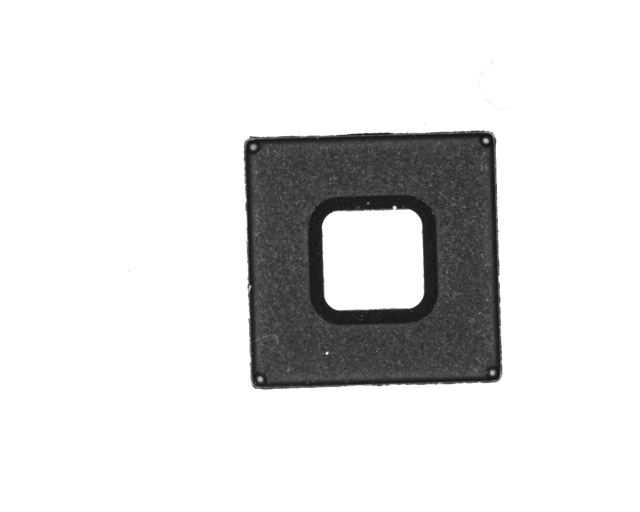

頂部檢測效果原圖:

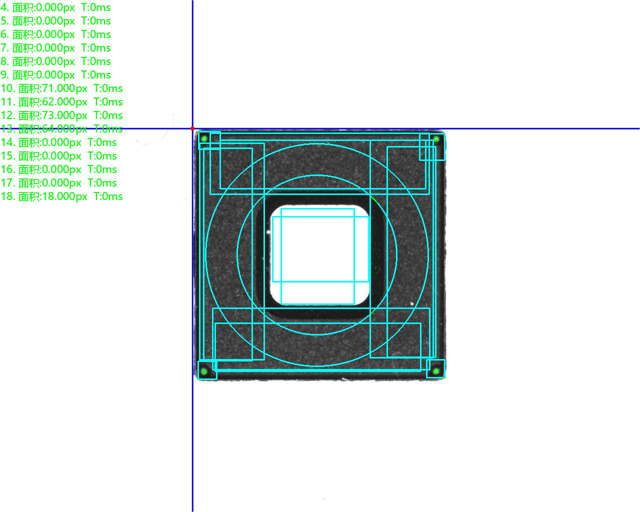

頂部檢測不良品（端子處有灰）分析圖:OK

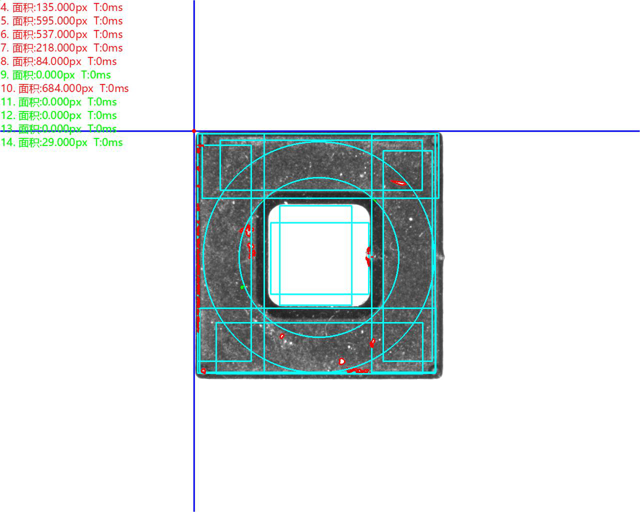

頂部檢測不良品（粘膠）分析圖:NG

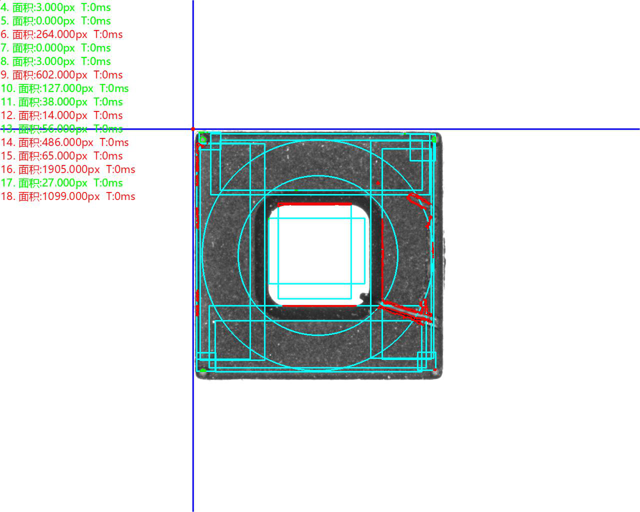

頂部檢測不良品（缺料）分析圖:NG

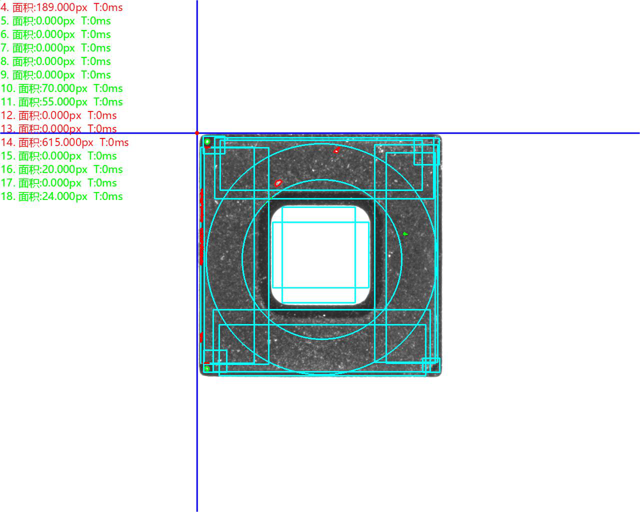

頂部檢測不良品（氣泡）分析圖:NG

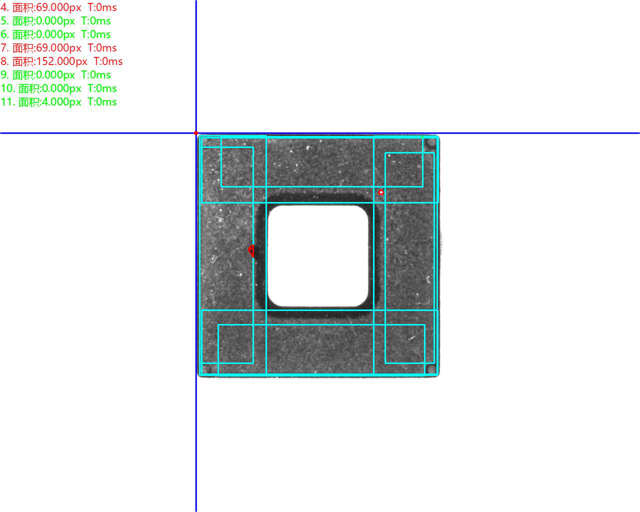

頂部檢測不良品（柱子缺料）分析圖:NG
側面檢測良品分析圖:OK

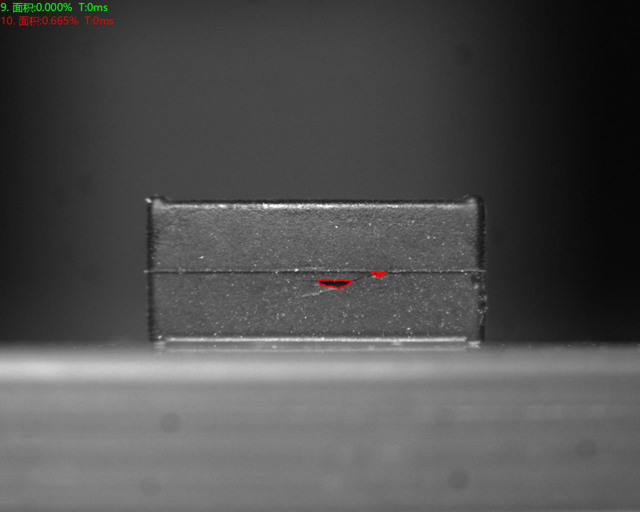

側面檢測不良品（側面不良）分析圖:NG
