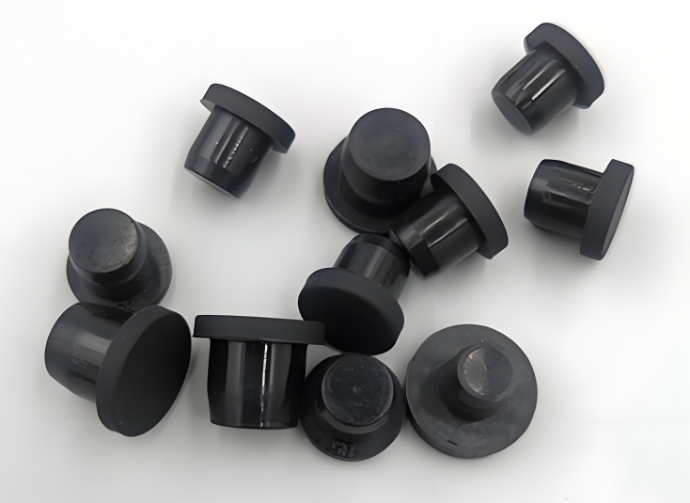

長度9mm*寬度7.4mm*高度6.7mm的樣件的外觀檢測
檢測內容：
1:底部正光檢測底面外觀不良
2:側面正光檢測外觀不良
3:側面正光檢測外觀不良
4:側面正光檢測外觀不良
5:側面正光檢測外觀不良
6:頂部正光檢測頭部外觀不良
7:頂部正光檢測頂面外觀不良
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量200-400件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 7套,4個側面正光,2個正面正光,1套底部正光
5:工業鏡頭: 7套FA鏡頭
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_302C

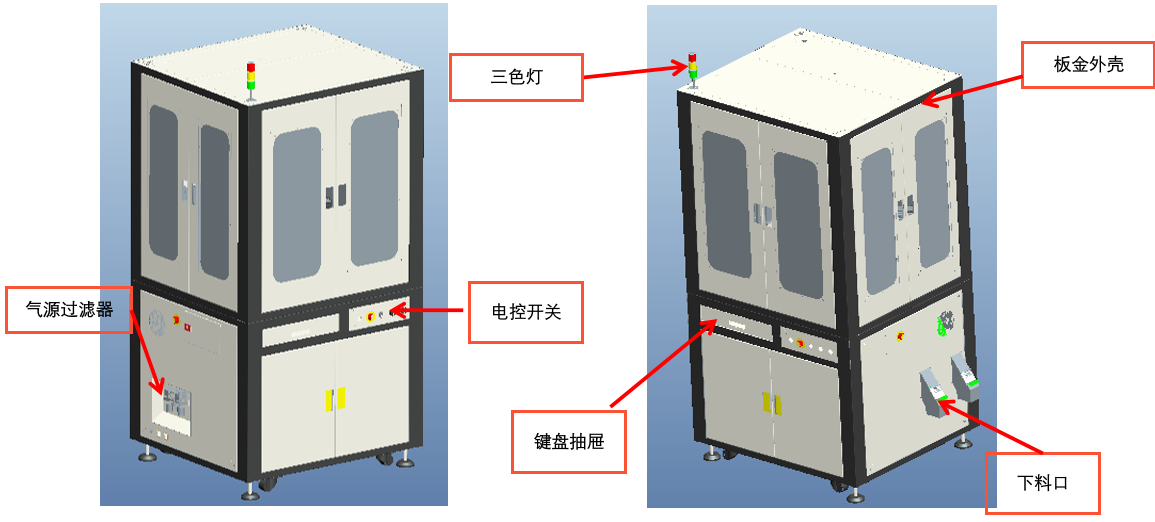

二.1： 設備外觀3D立體圖

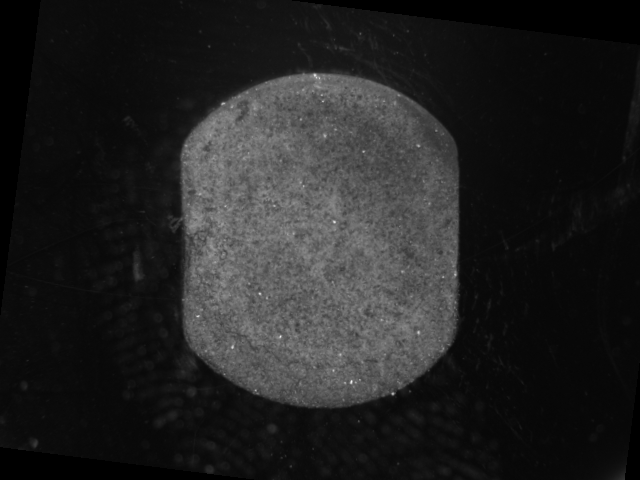

底部檢測效果原圖:

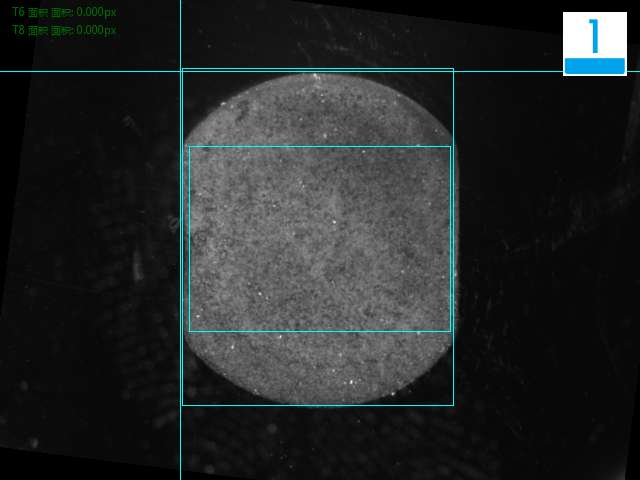

底部檢測良品分析圖:OK

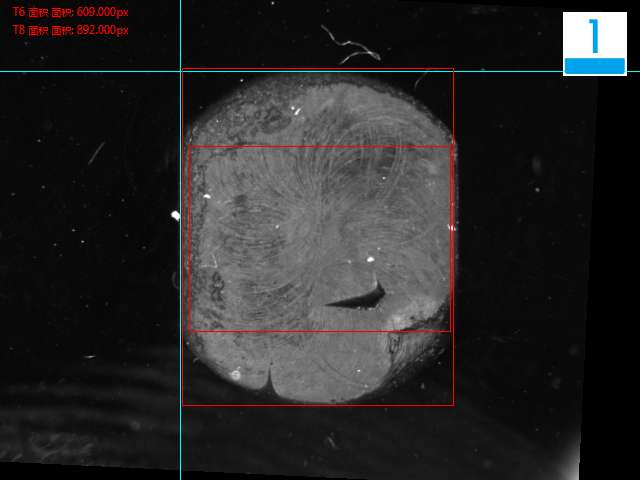

底部檢測缺陷不良品分析圖:NG
三：2 側面正光檢測方式

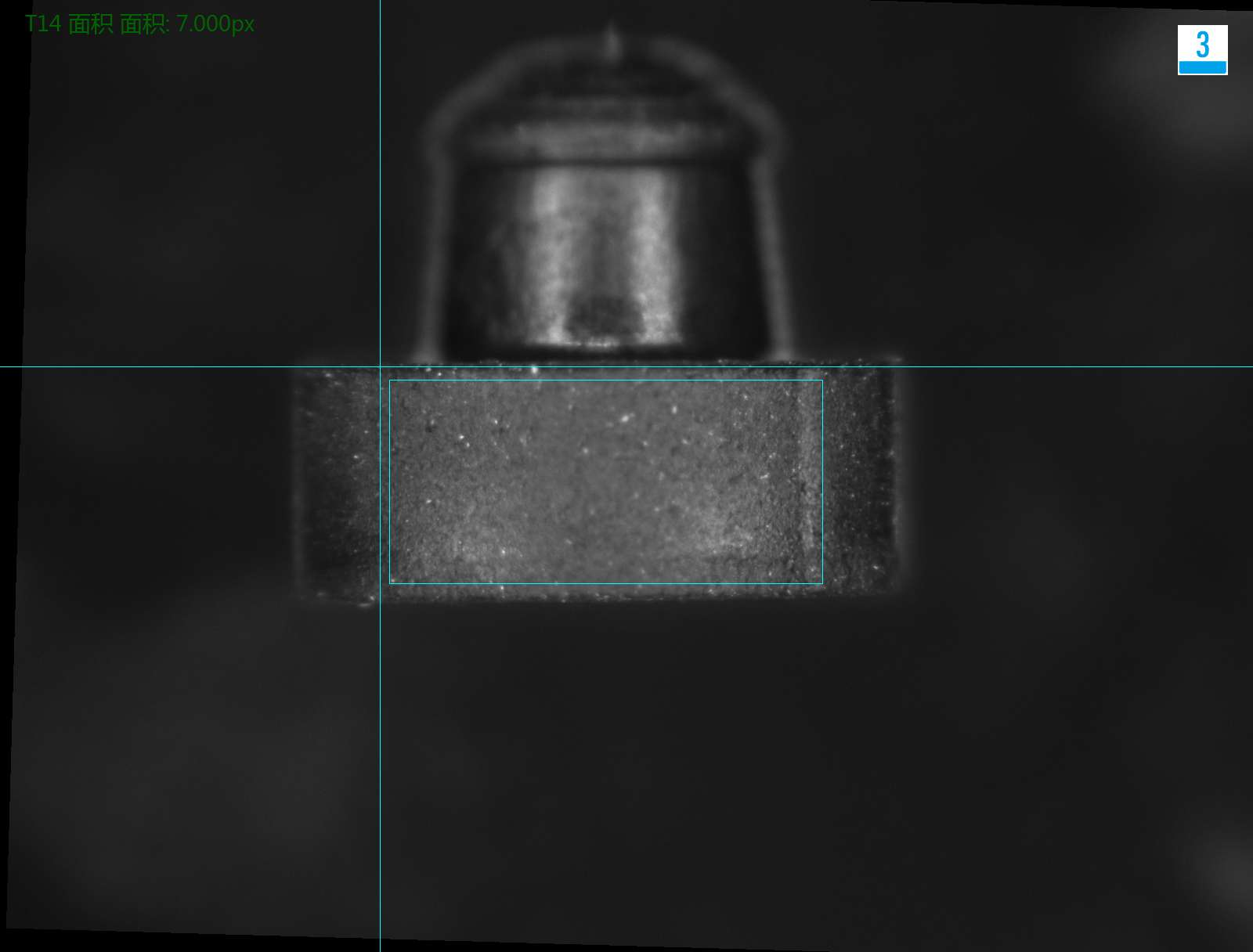

側面檢測良品分析圖:OK

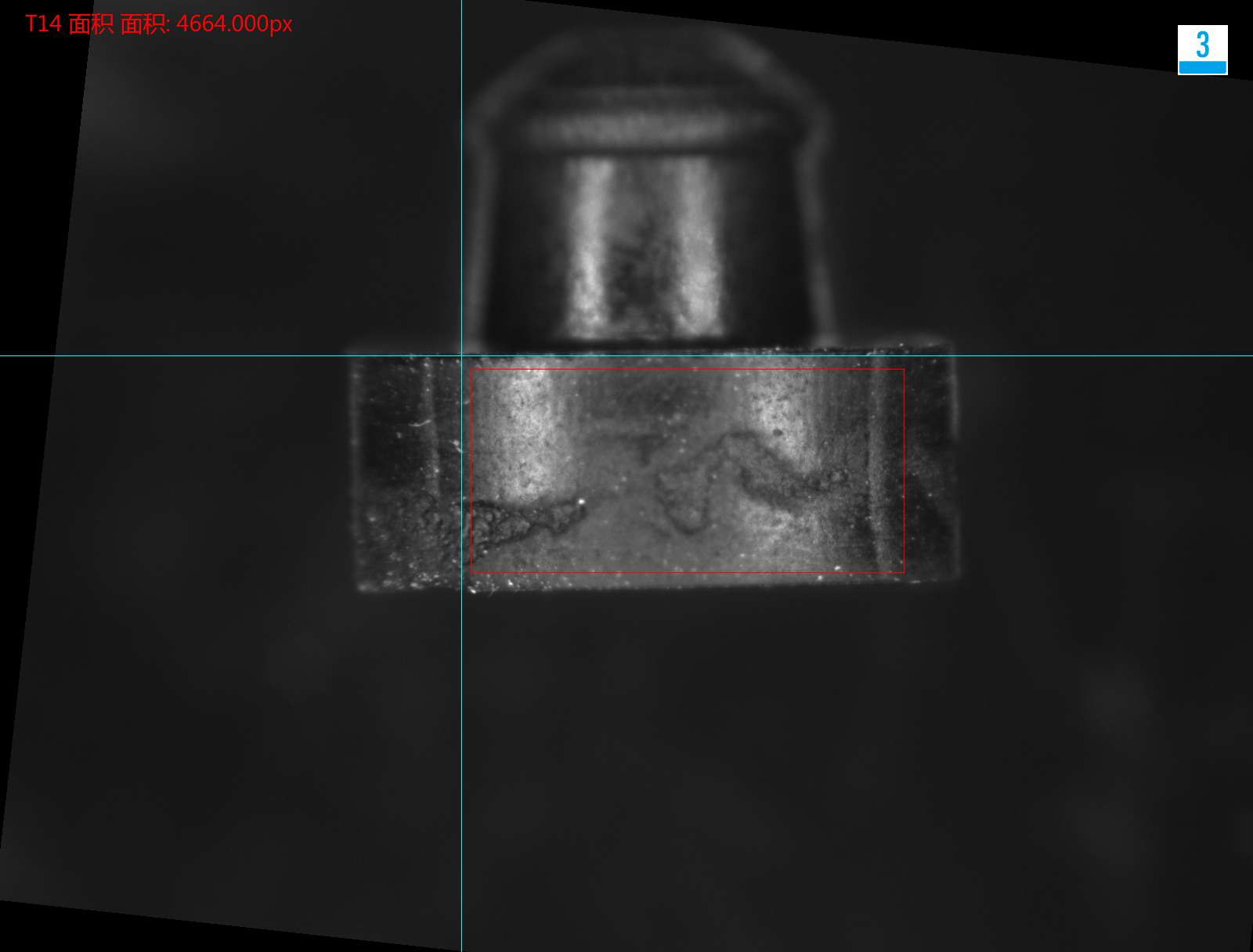

側面檢測缺陷不良品分析圖:NG
三：3 側面正光檢測方式

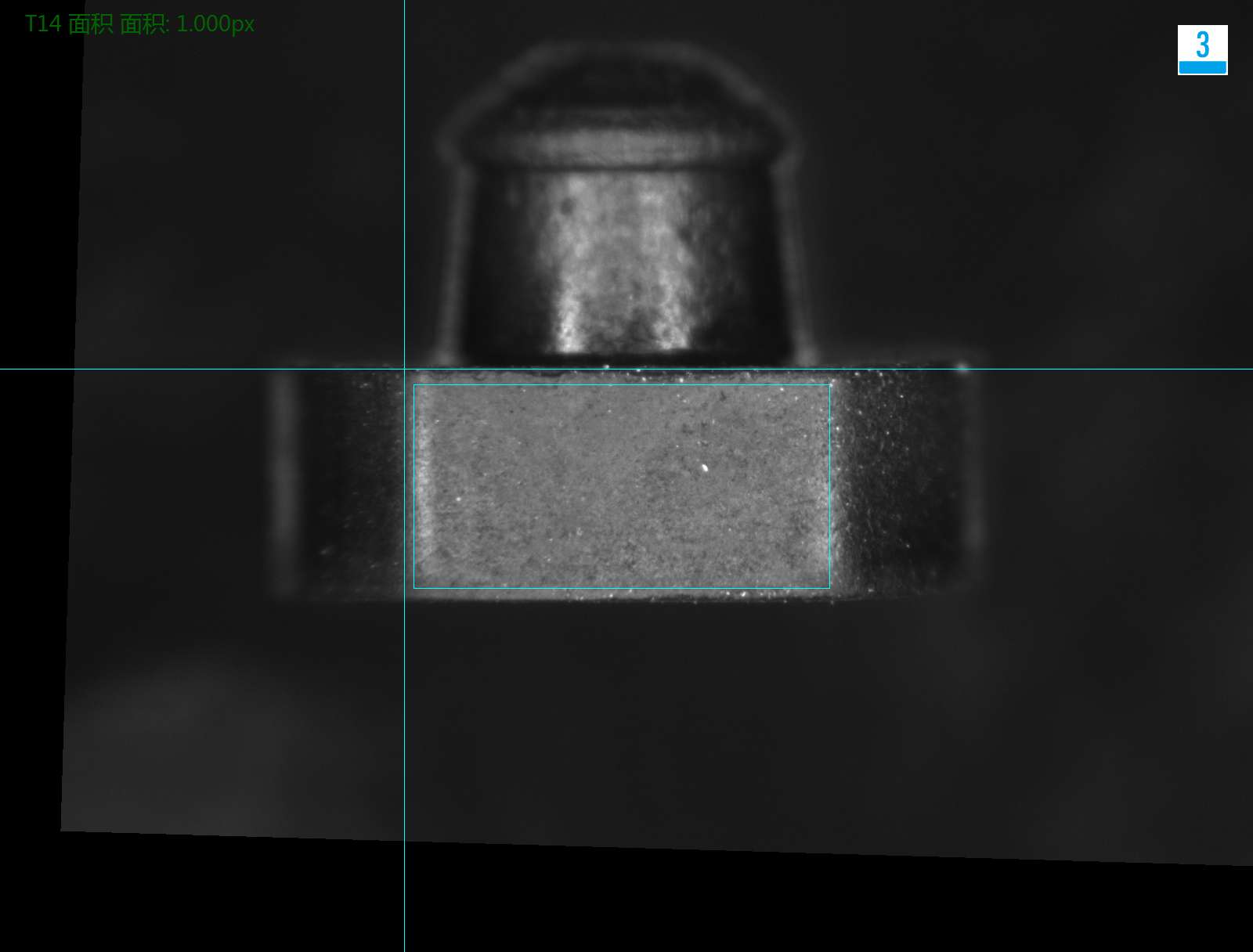

側面檢測良品分析圖:OK

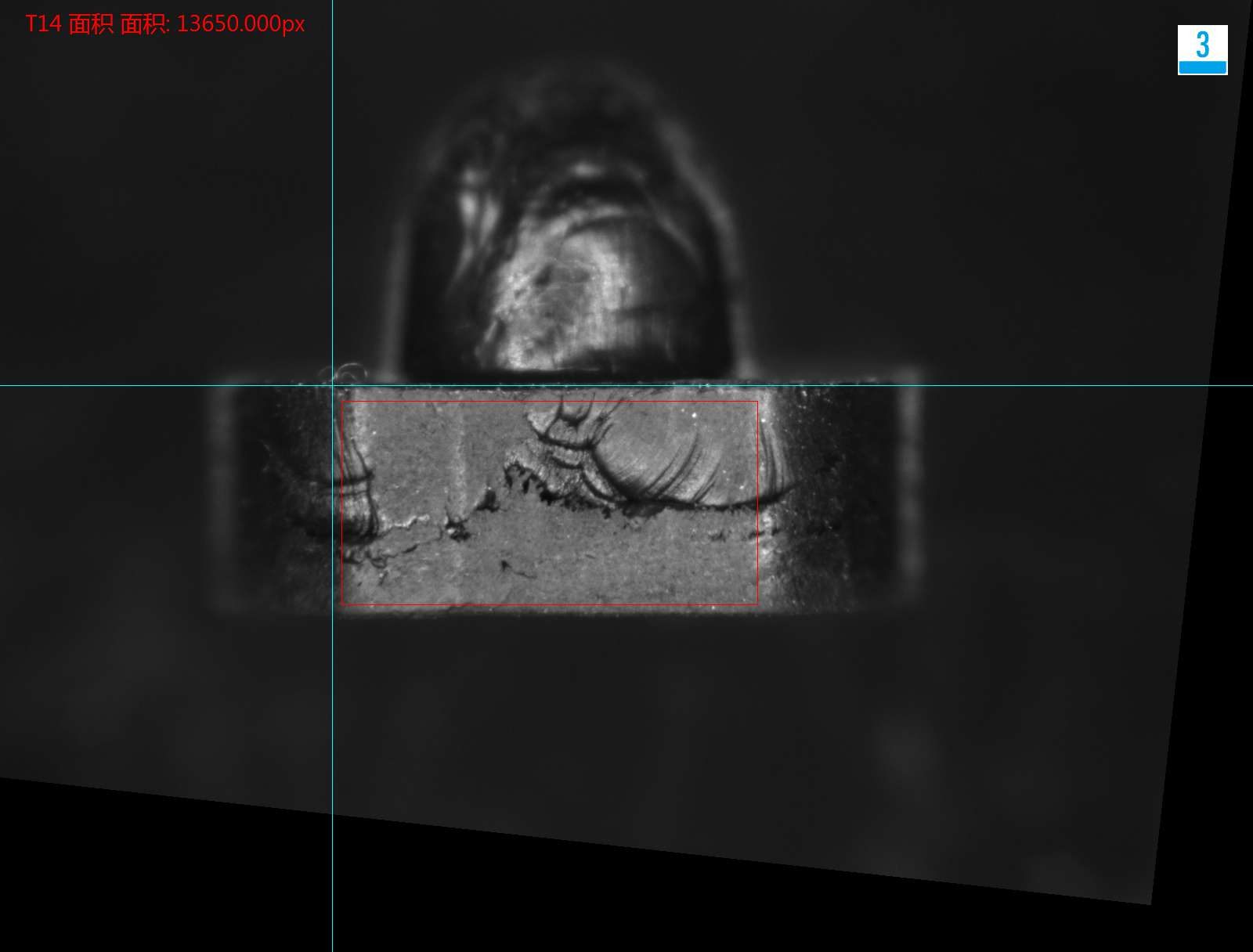

側面檢測缺陷不良品分析圖:NG
側面檢測良品分析圖:OK
側面檢測缺陷不良品分析圖:NG
側面檢測良品分析圖:OK
側面檢測缺陷不良品分析圖:NG
四.系統安裝要求:
設備放置的檢測空間: 在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA
