一、檢測內容及要求



檢測內容：

       產品的外觀檢測

序號	檢測位置	檢測方式	是否可檢	備注
1	總高	背光檢測	可檢
2	總長	背光檢測	可檢	無法達到90±0.05的精度
3	小孔直徑	背光檢測	可檢
4	底部與頂部總高	背光檢測	可檢
5	劃傷、臟污、黑點		不可檢	流水線不可從底部打光

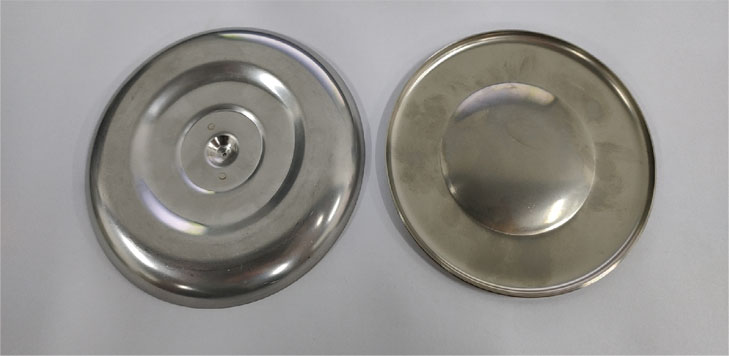

樣品圖：

二、設備組成及主要機構



設備型號：SP-T200

         組成部件清單：

序號	部件名稱	規格型號	數量
1	視覺檢測軟件	SIPOTEK	1套
2	工業電腦	SIPOTEK定制	1套
3	顯示器	PHILIPS  19”液晶顯示器	2臺
4	工業相機	SONY工業相機	2套
5	相機調節模組	SIPOTEK定制	2套
6	工業鏡頭	FA高清光學工業鏡頭	2套
7	光源	定制光學自適應光源	1套
8	檢測平臺	SIPOTEK定制框架	1套

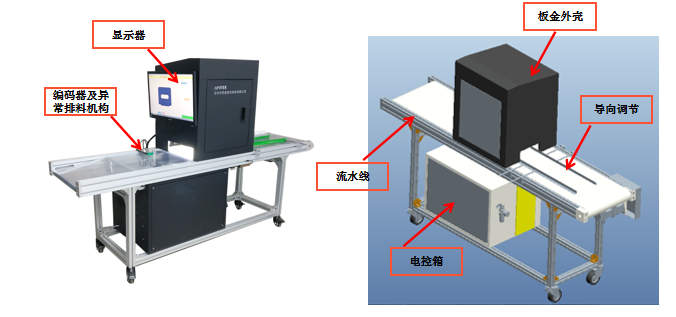

五金沖壓件視覺ccd檢測自動化設備外觀3D立體圖

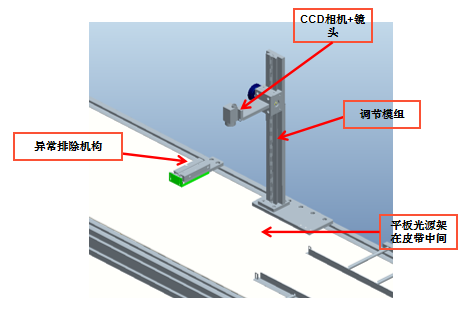

設備外觀－3D立體圖-局部圖

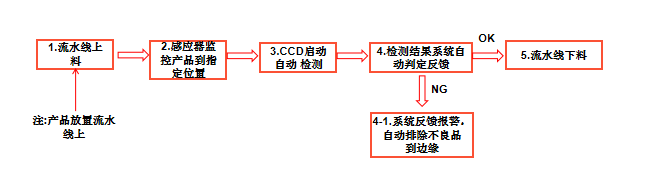

五金沖壓件視覺ccd檢測自動化設備檢測流程


三、樣件測試圖片

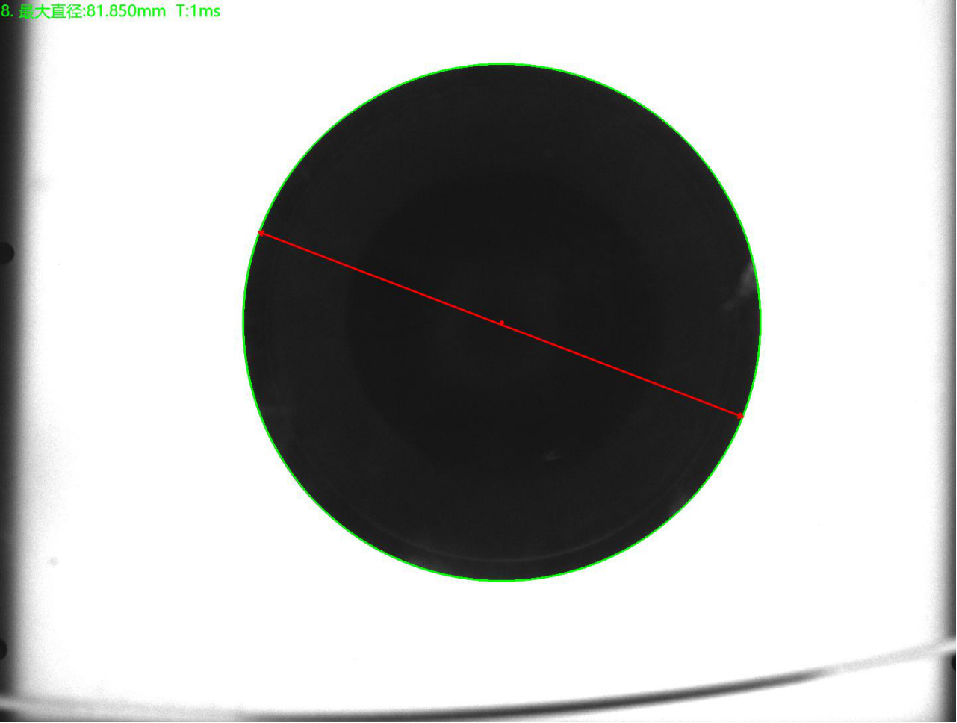

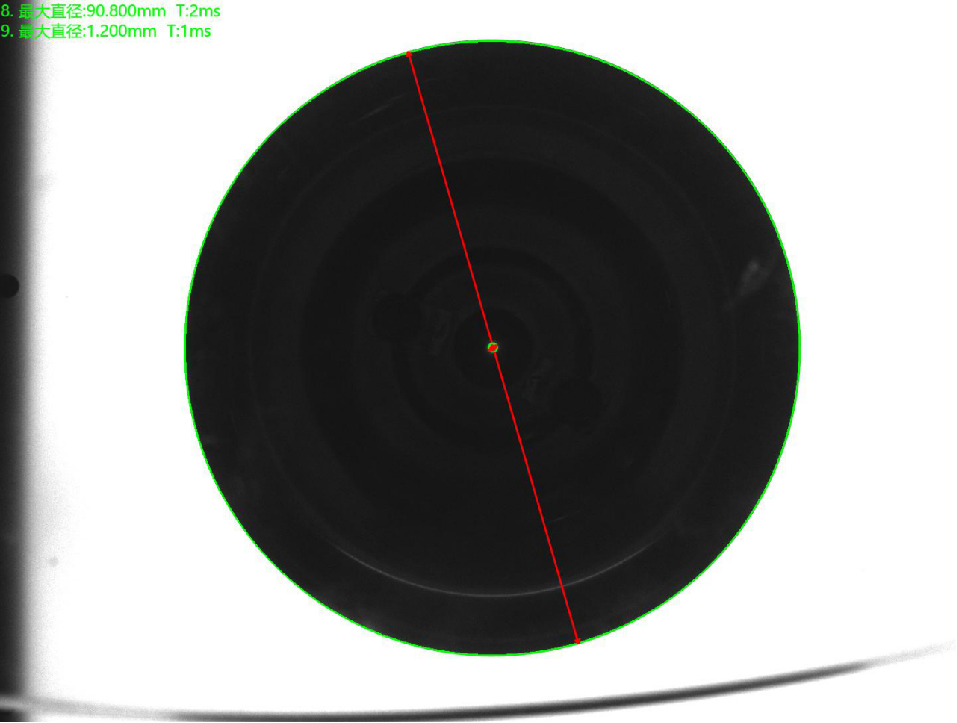

頂部背光檢測良品原圖與分析圖：OK



頂部背光檢測良品原圖與分析圖：OK

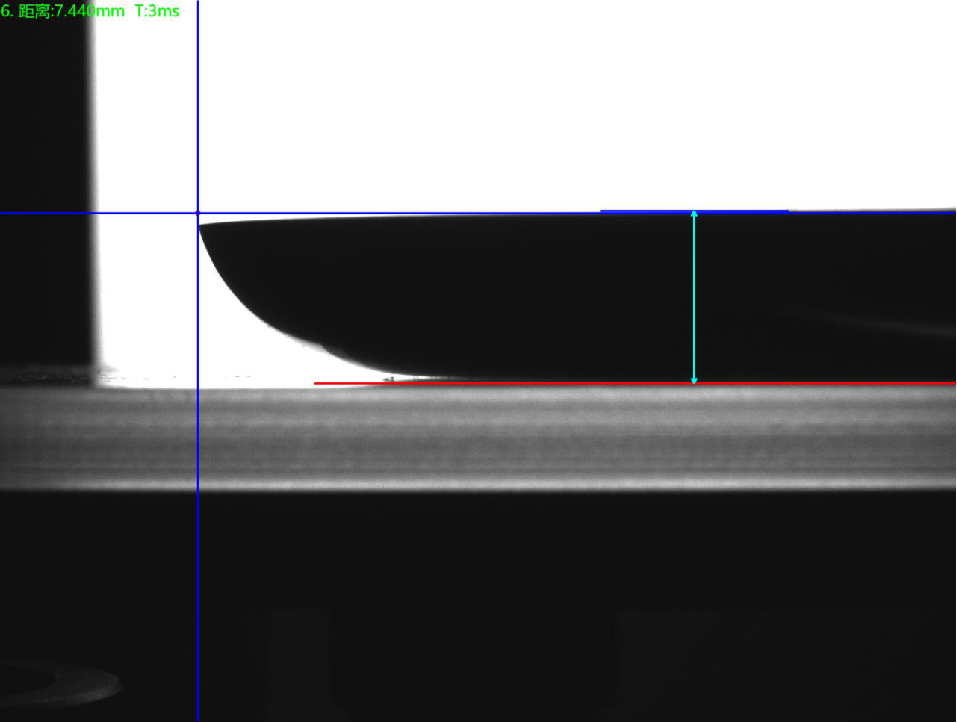

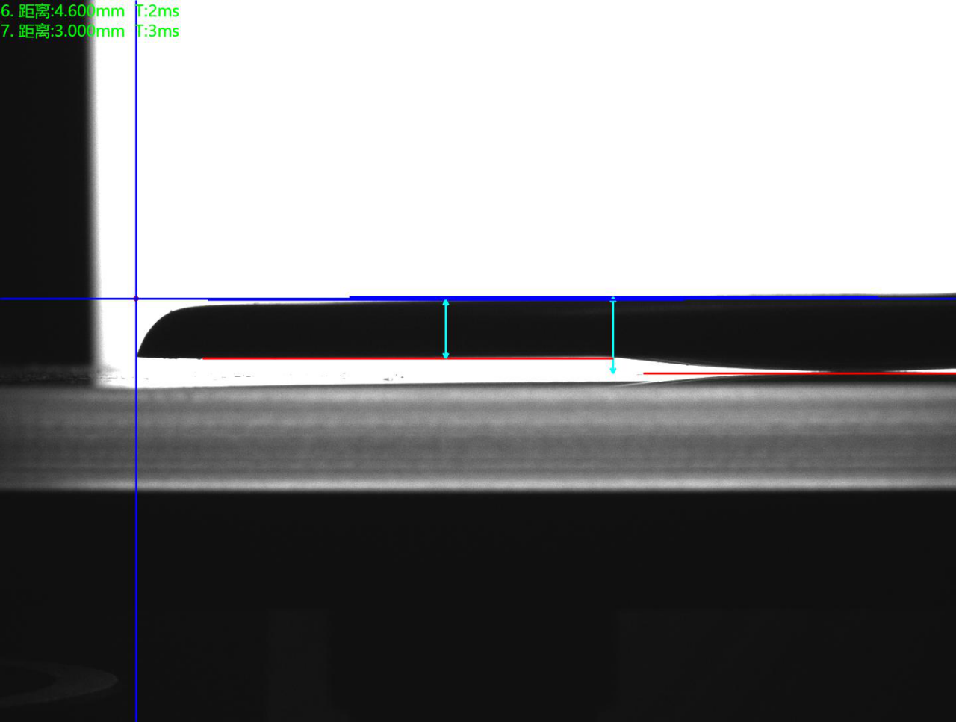

側面背光檢測良品原圖與分析圖：OK



側面背光檢測良品原圖與分析圖：OK



四、系統安裝要求


設備放置的檢測空間:  在流水線上并入安裝思普泰克視覺檢測系統，需要保證有足夠的空間以安裝設備。



環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：        交流220V，50Hz，  耗電＜1KVA。
