一：檢測內容及要求
長15mm*寬15mm*高15mm的樣件的內孔檢測
檢測內容：
1:底面檢測平面刮傷、破損
2:底面檢測圓柱有無、破損、缺口
3:頂部檢測平面刮傷、破損
4:頂部檢測圓柱有無、破損、缺口
5:背光檢測磁柱破損
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量200-400件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_302C
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 5套,分別底面正光兩個、頂部正光兩個、頂部背光一個。
5:工業鏡頭: 5個FA工業鏡頭
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。

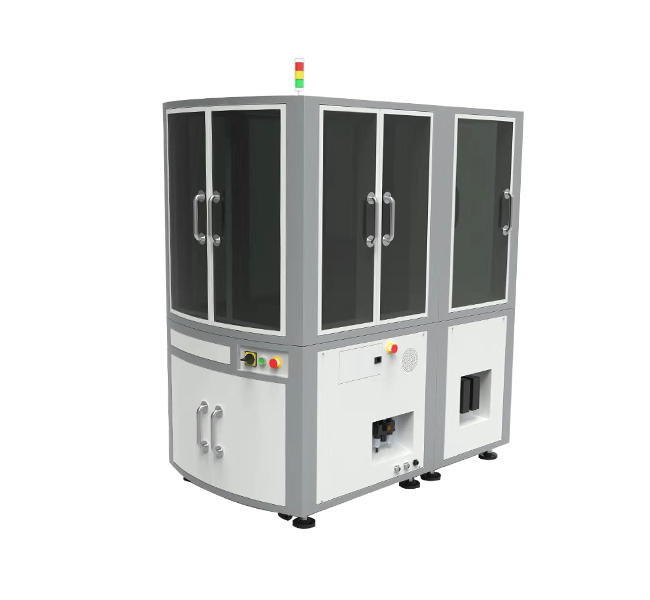

二.1： 設備外觀3D立體圖

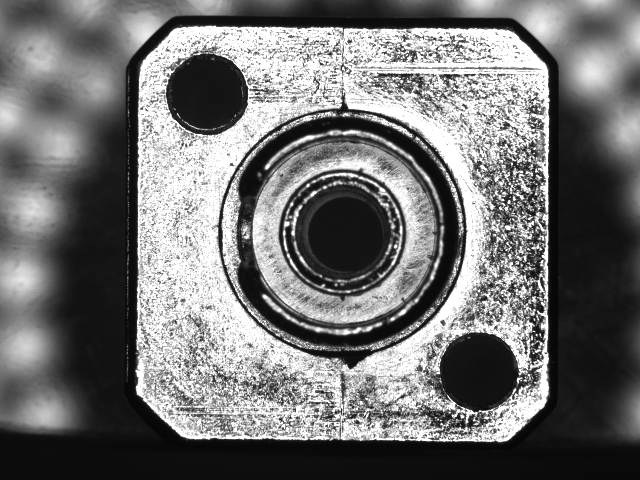

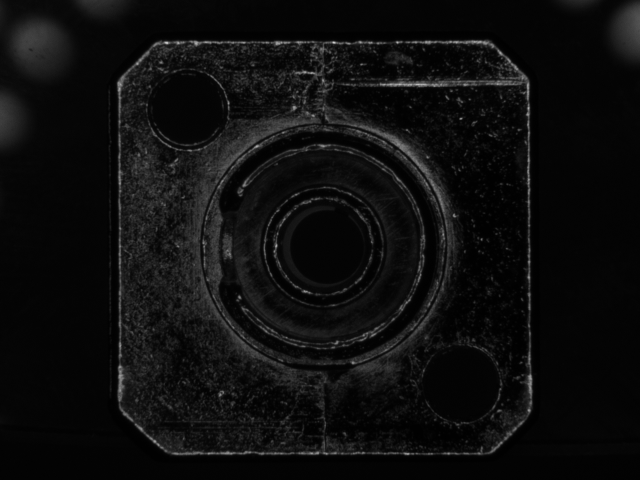

底面檢測效果原圖:

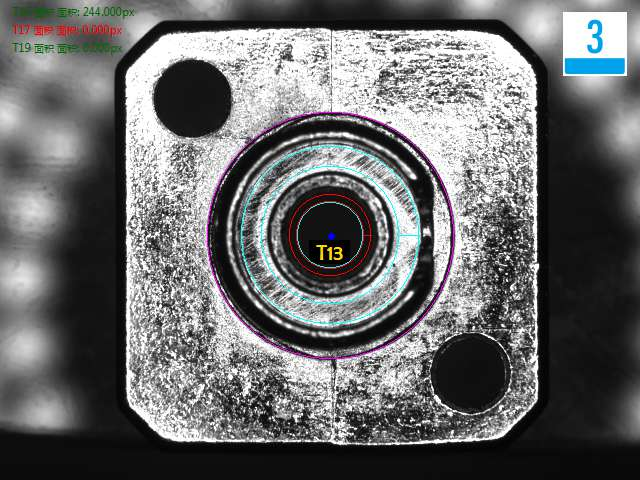

底部檢測良品效果分析圖: OK

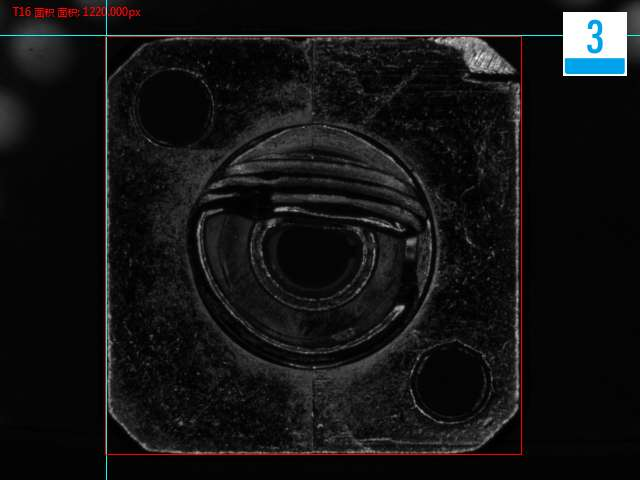

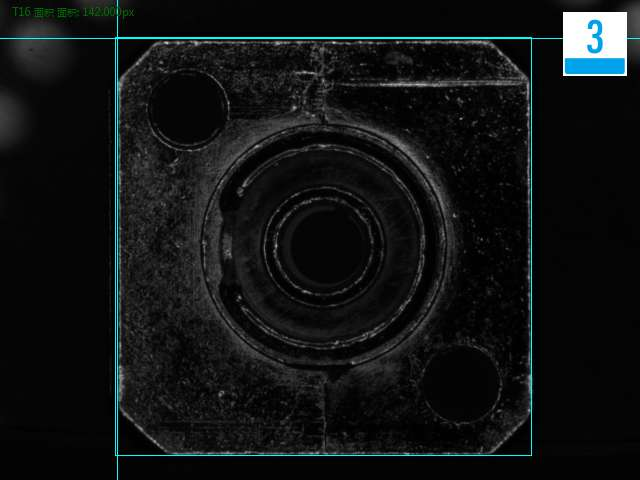

底部檢測平面破損不良分析圖:NG

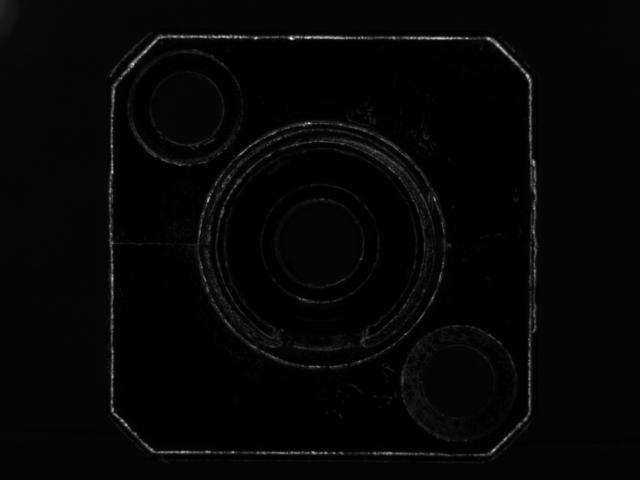

底面檢測效果原圖:

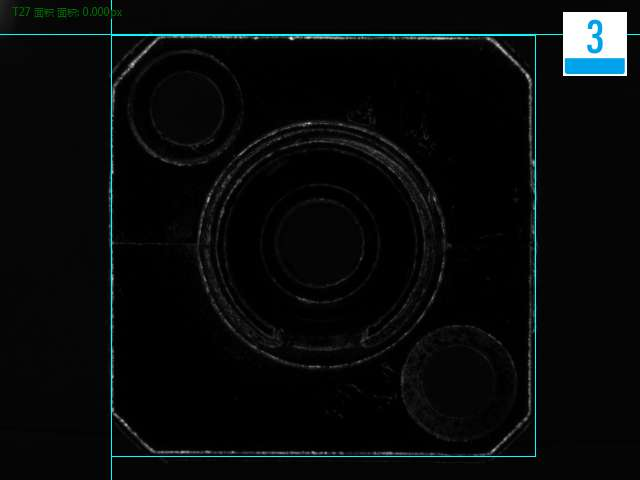

底部檢測良品效果分析圖: OK
底部檢測圓柱堵孔不良分析圖:NG
底部檢測無內白管不良分析圖:NG
三：3 頂部檢測方式

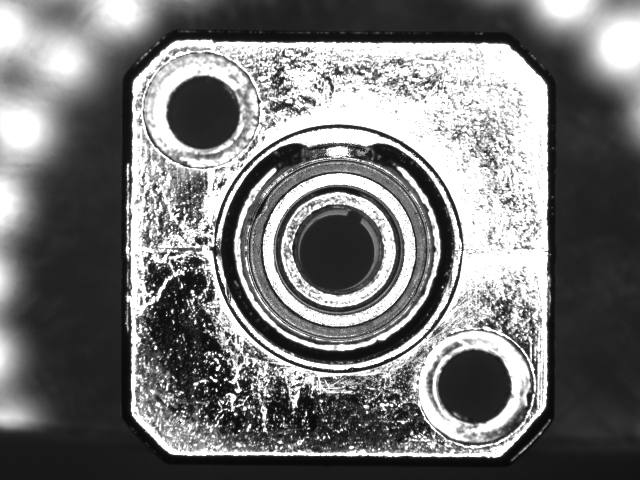

頂部檢測效果原圖:
三：3 頂部檢測方式

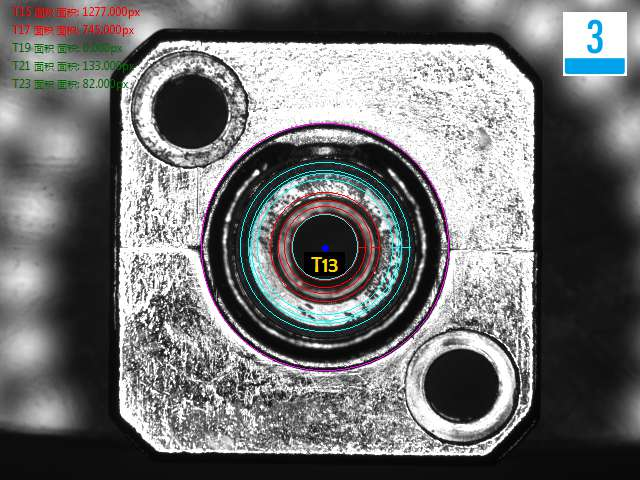

頂部檢測良品效果分析圖: OK
三：4 頂部檢測方式
頂部檢測效果原圖:
三：4 頂部檢測方式
頂部檢測良品效果分析圖: OK
三：4 頂部檢測方式

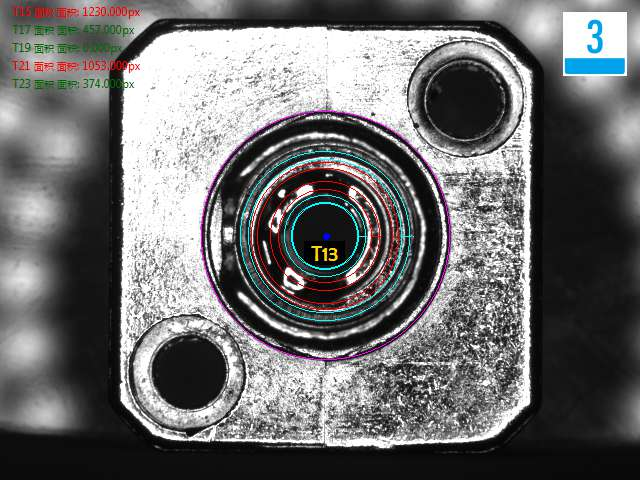

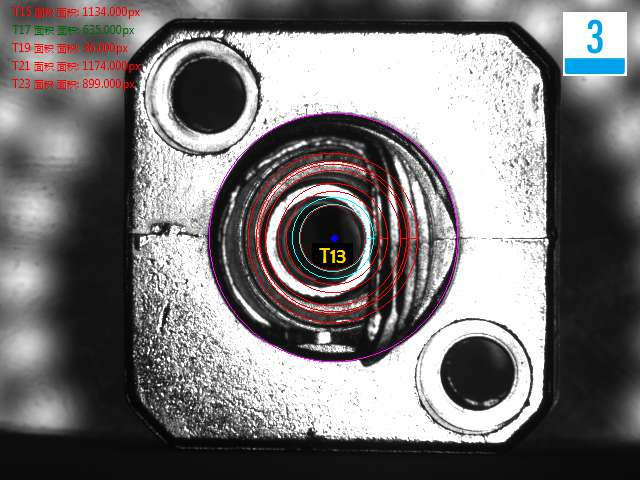

頂部檢測圓柱變形不良分析圖:NG
三：4 頂部檢測方式

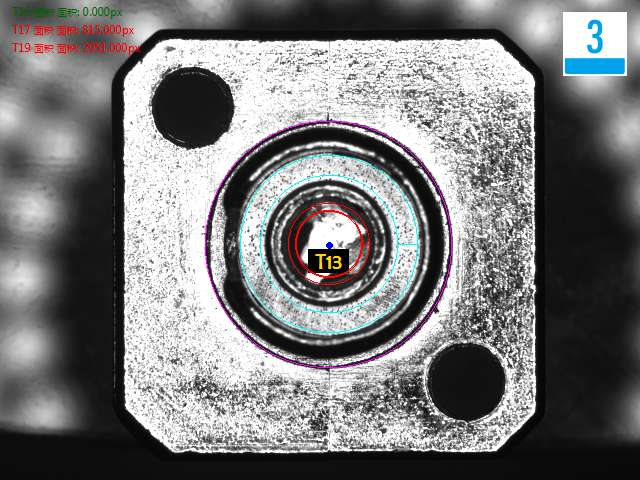

頂部檢測內孔破損不良分析圖:NG
三：4 頂部檢測方式
頂部檢測無內白管不良分析圖:NG
三：5 背光檢測方式

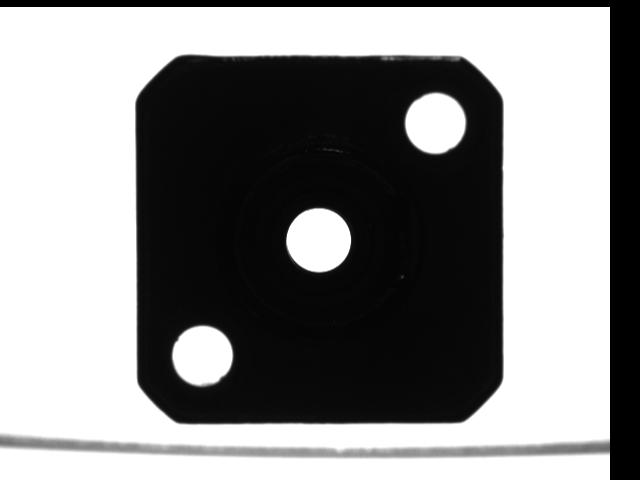

背光檢測效果原圖:
三：5 背光檢測方式

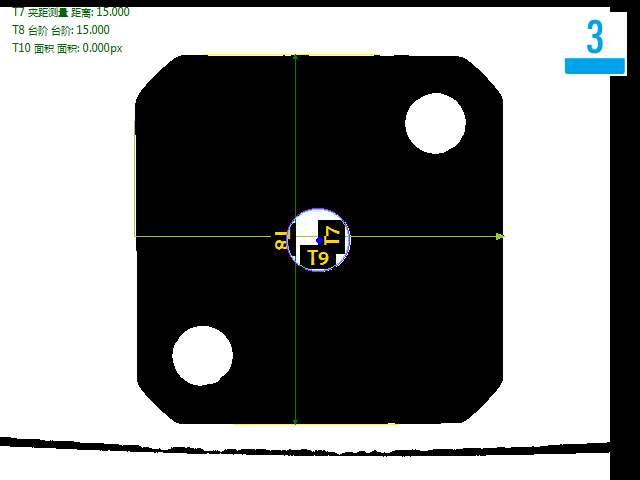

背光檢測良品效果分析圖: OK
三：5 背光檢測方式
背光檢測白管破裂不良分析圖:NG

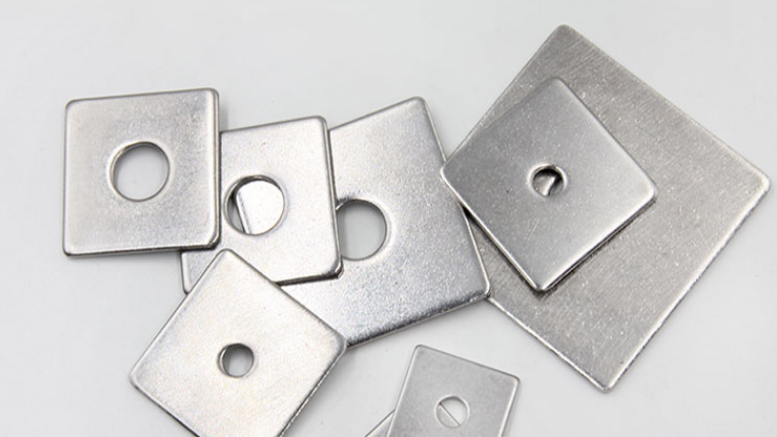

機器視覺檢測設備在小五金件生產中具有重要的作用，可以有效解決表面刮傷、破損、缺口等質量問題，提高生產效率、降低成本，是現代工業制造的重要利器。隨著技術的不斷創新和發展，機器視覺將在質檢領域發揮越來越重要的作用。
四.系統安裝要求:
四.系統安裝要求:
設備放置的檢測空間: 在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA
