檢測工件面積：
整體高度5*13.5mm的樣件檢測
檢測內容：
1:底部檢測有無槽、直徑
2:側面檢測總高度、各個段位的寬度
3:頂部檢測圓孔
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量200-400件(根據樣件送料速度)。

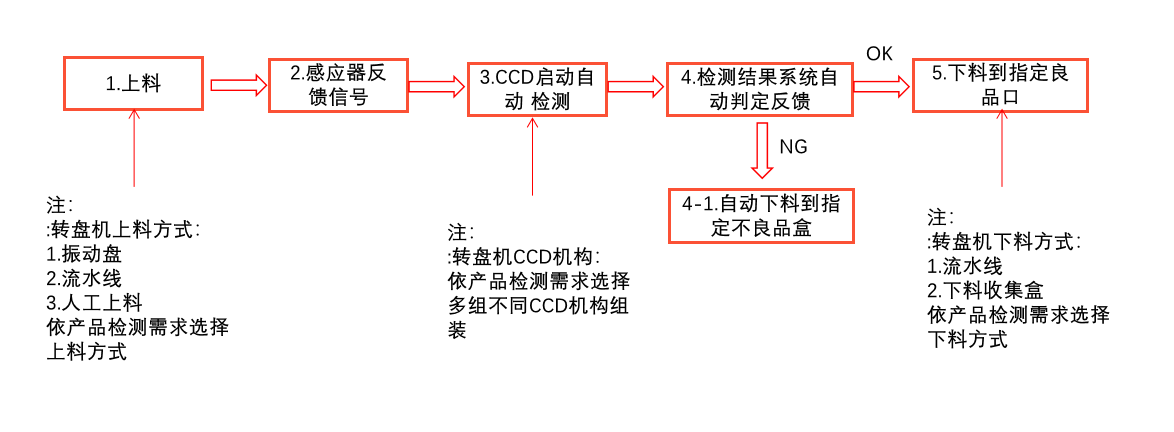

分工段進行:按照檢測內容細分檢測步驟.
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_302C
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 3套,底部檢測有無槽、直徑。側面檢測高度、針歪、螺牙。頂部檢測圓孔破損
5:工業鏡頭: 3套FA工業相機
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。

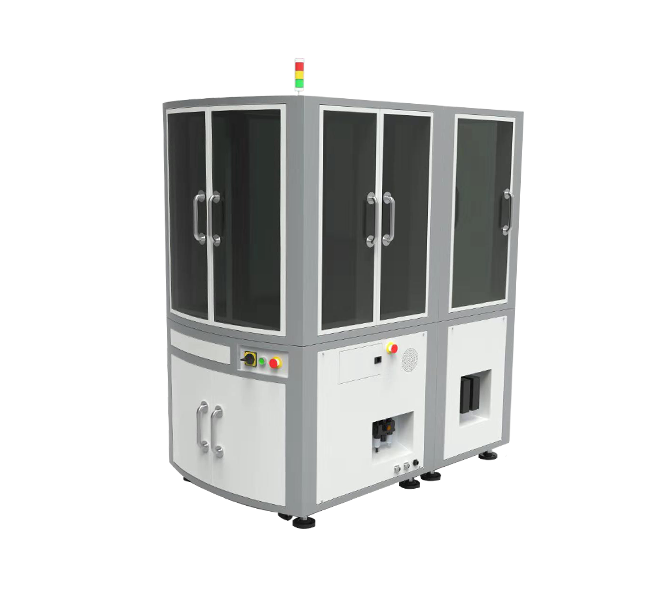

二.1： 視覺檢測設備外觀3D立體圖

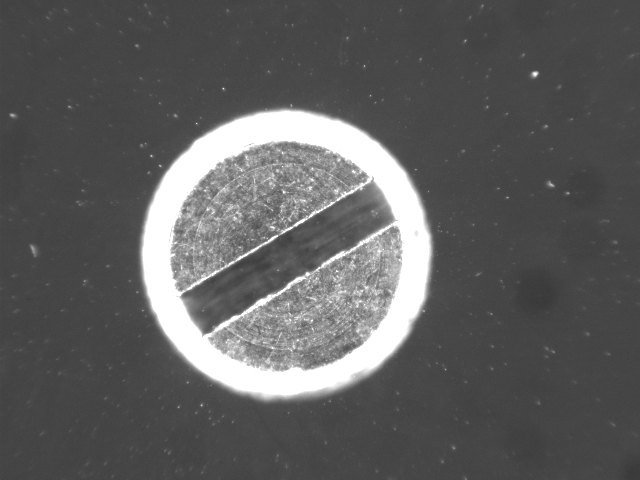

底部檢測效果原圖:

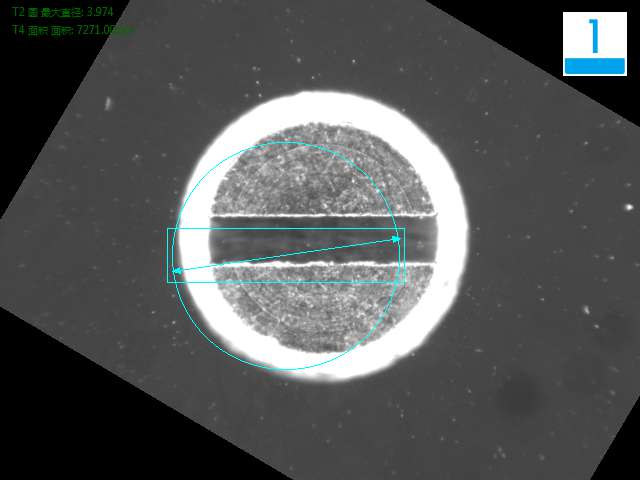

底部檢測良品分析圖:OK

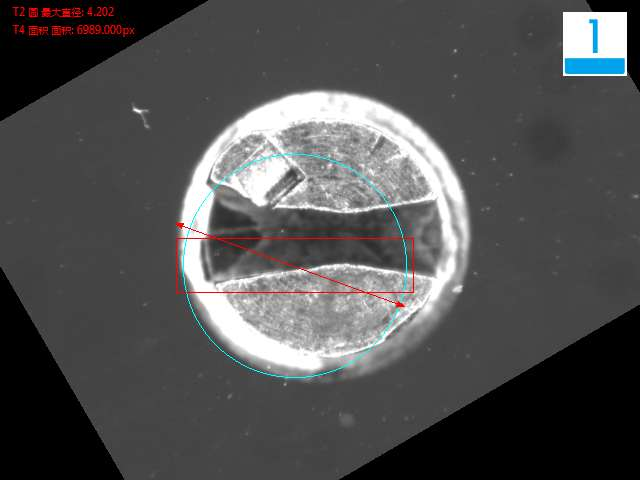

底部檢測槽裂不良品分析圖:NG

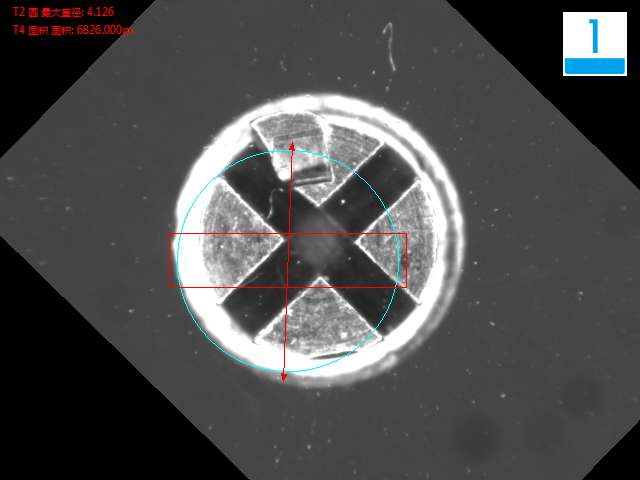

底部檢測多槽不良品分析圖:NG

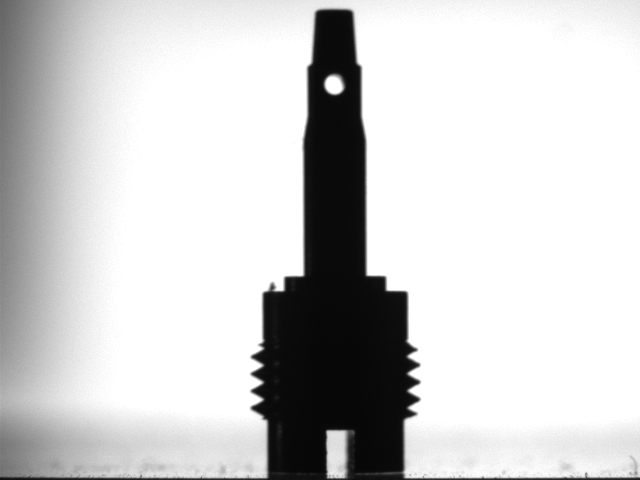

側面檢測效果原圖:

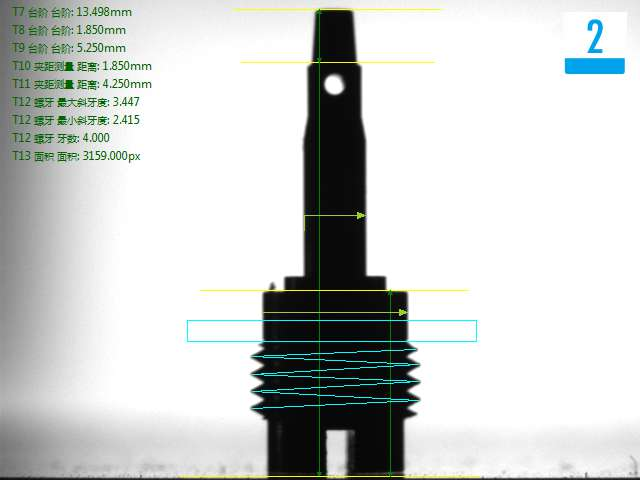

側面檢測良品分析圖:OK

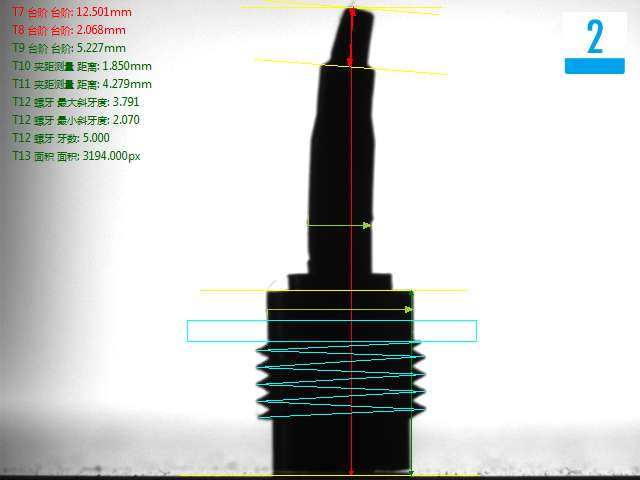

側面檢測針歪不良品分析圖:NG

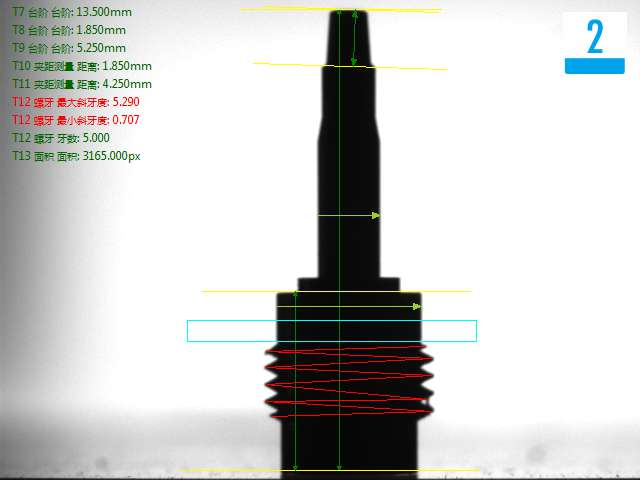

側面檢測螺牙不良品分析圖:NG

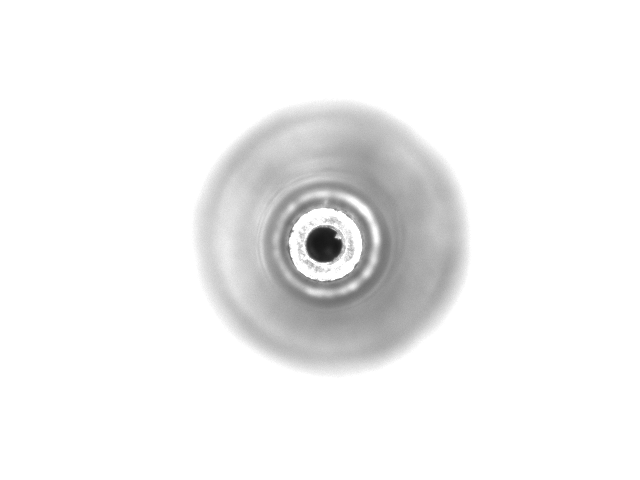

頂部檢測效果原圖:

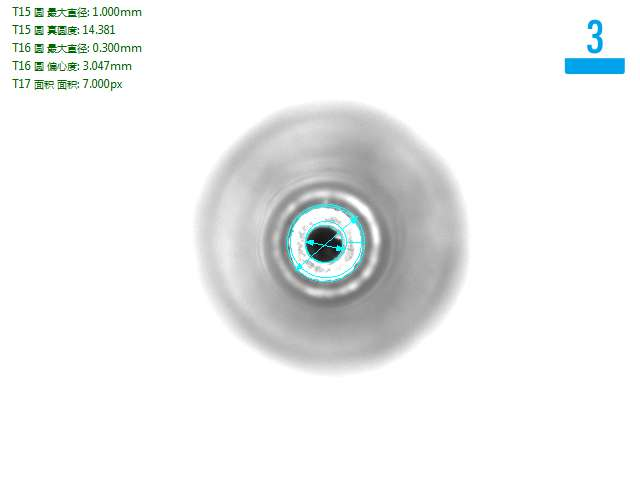

頂部檢測良品分析圖:OK

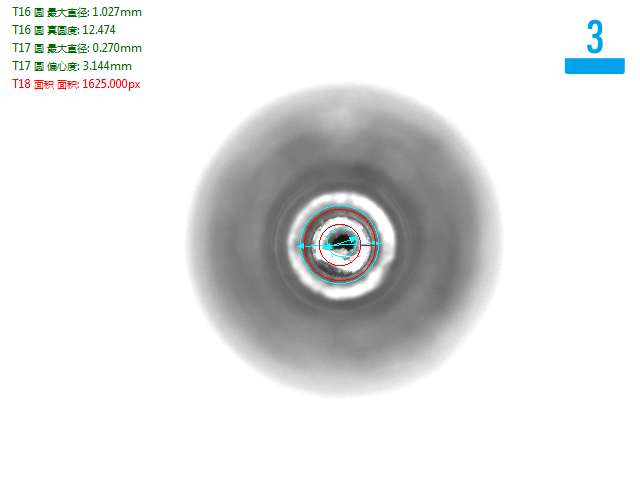

頂部檢測內孔不良品分析圖:NG
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
