視覺檢測設備基于機器視覺技術的可以通過工業相機采集圖像，并對圖像進行處理和分析，從而實現對產品的外觀缺陷、尺寸、形狀等參數的檢測。視覺檢測設備具有檢測速度快、精度高、穩定性好等代替人工品檢。

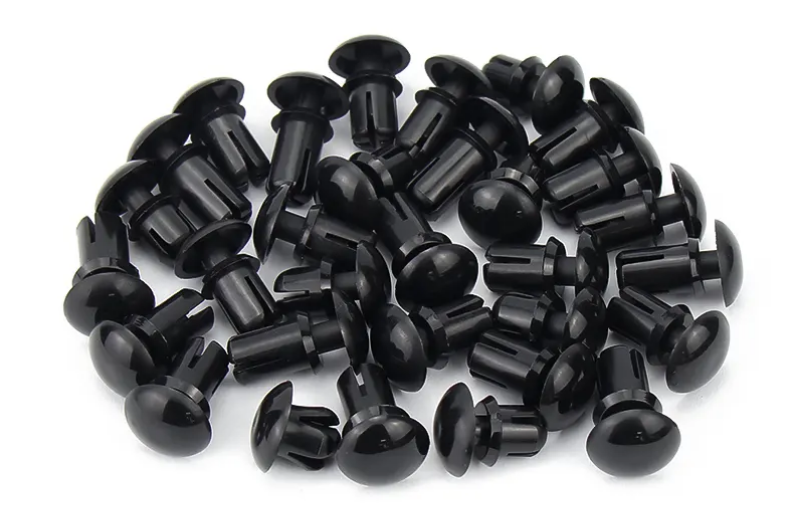

檢測工件面積：
檢測內容：
1:正光檢測頂部端面磁傷、漏加工、堵孔、鐵銹
2:正光檢測側面劃傷、
3:正光檢測側面端口磁傷
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量120-180件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_302C
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 3套,頂部兩個、底部一個
5:工業鏡頭: 2個定焦遠心鏡頭、1套FA工業相機
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。

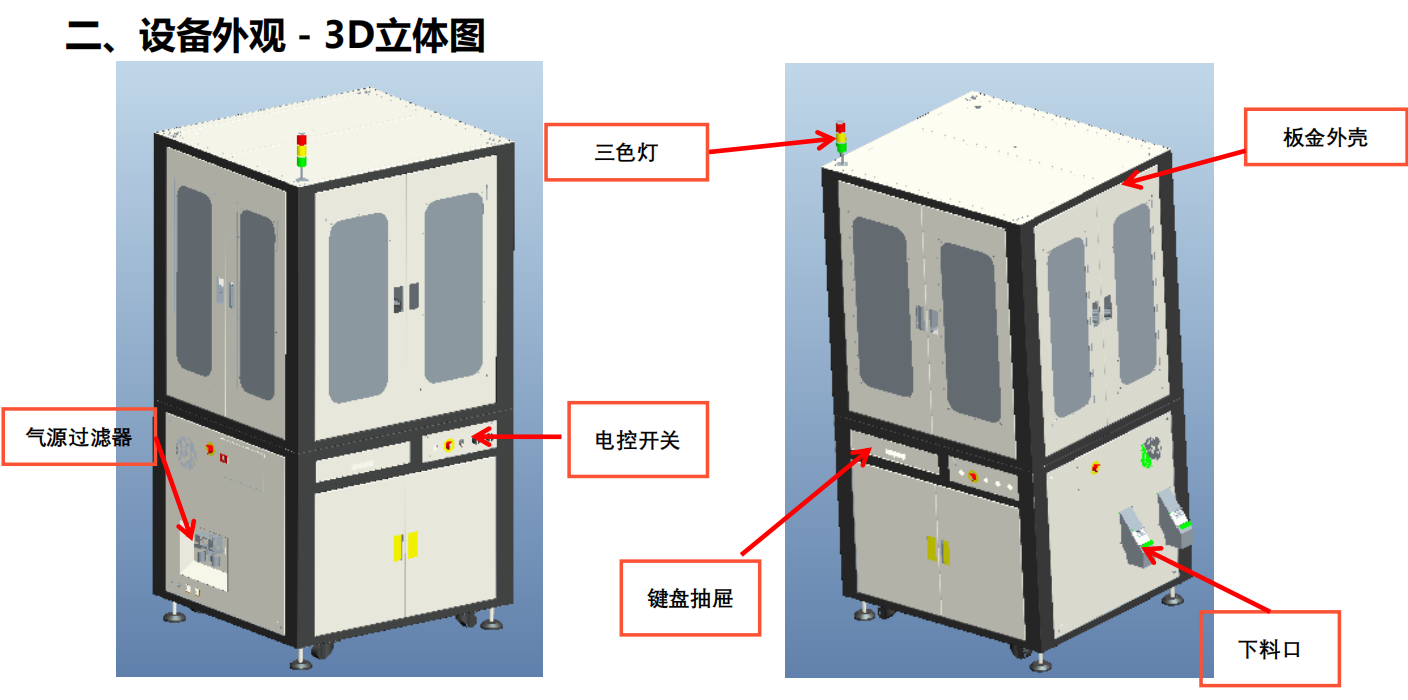

二.1： 設備外觀3D立體圖

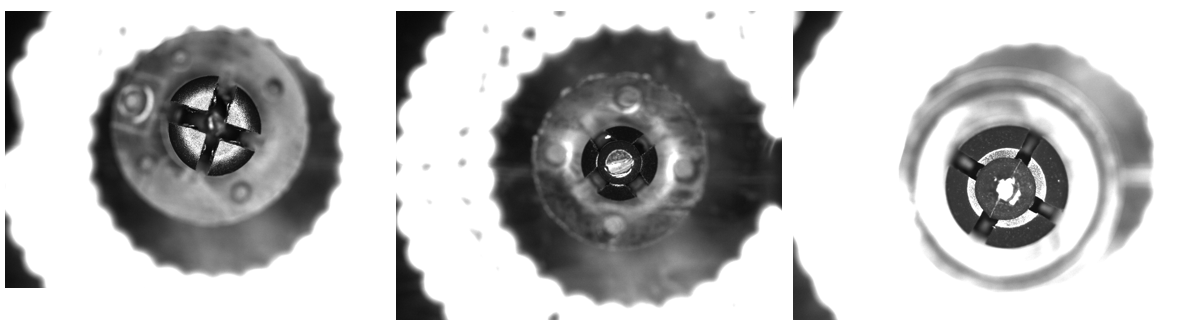

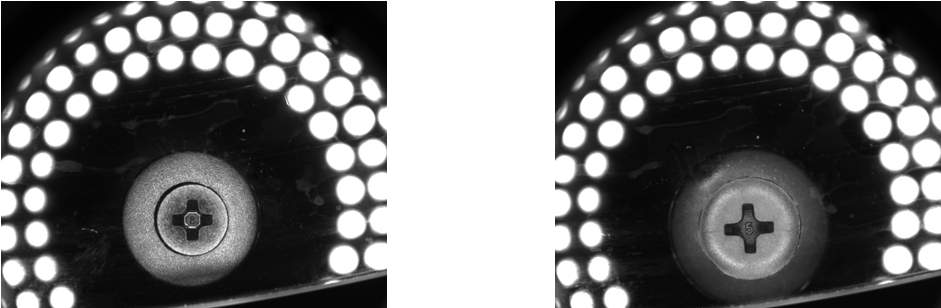

1.底面正光檢測原圖：

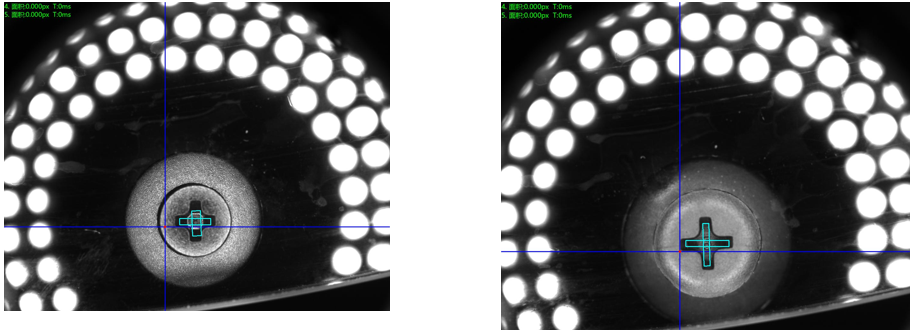

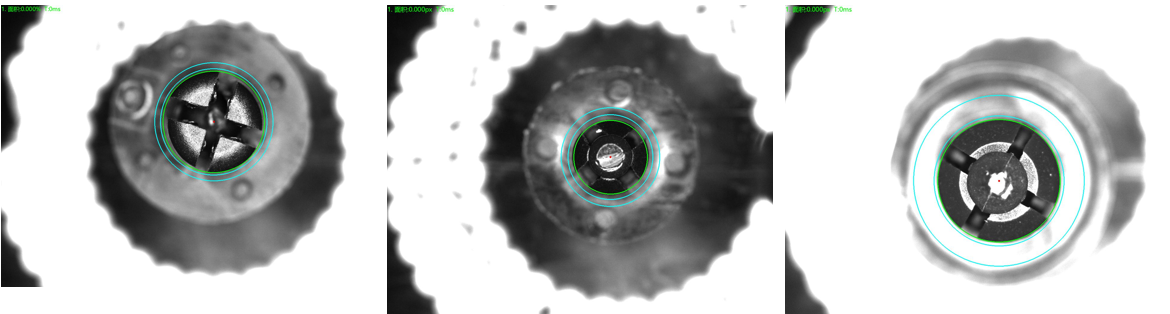

1.底面正光檢測良品分析圖：OK

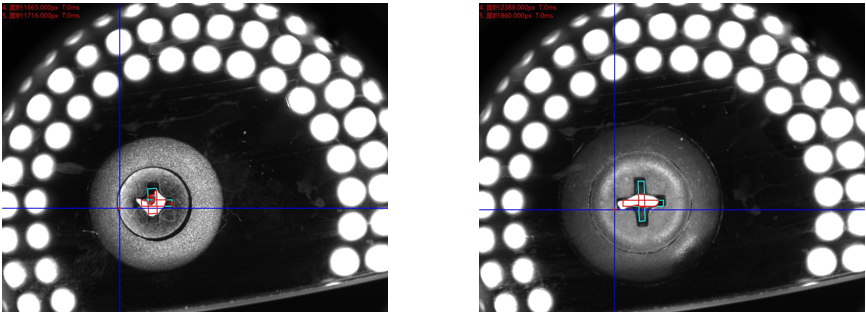

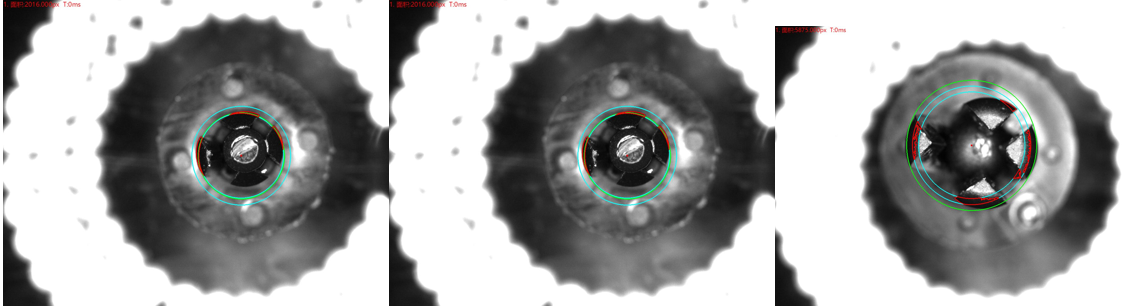

1.底面正光檢測不良品分析圖：NG 不良特征：螺絲槽有異物 分析結果：可檢
三、樣件測試圖片:

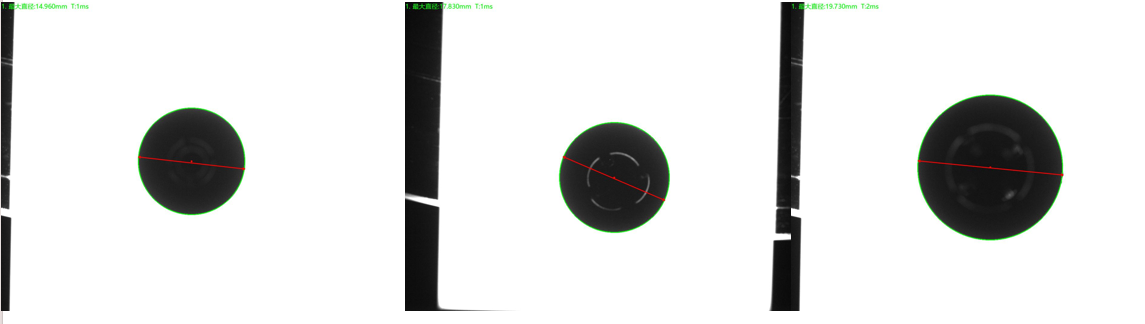

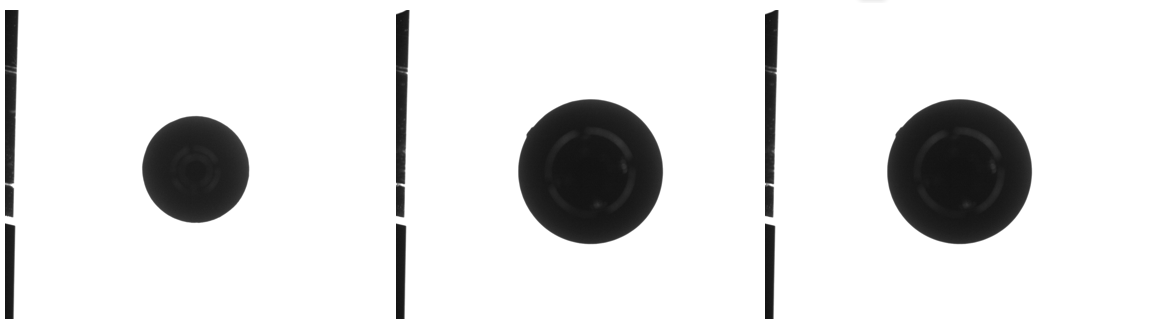

2.頂面背光檢測良品分析圖：OK

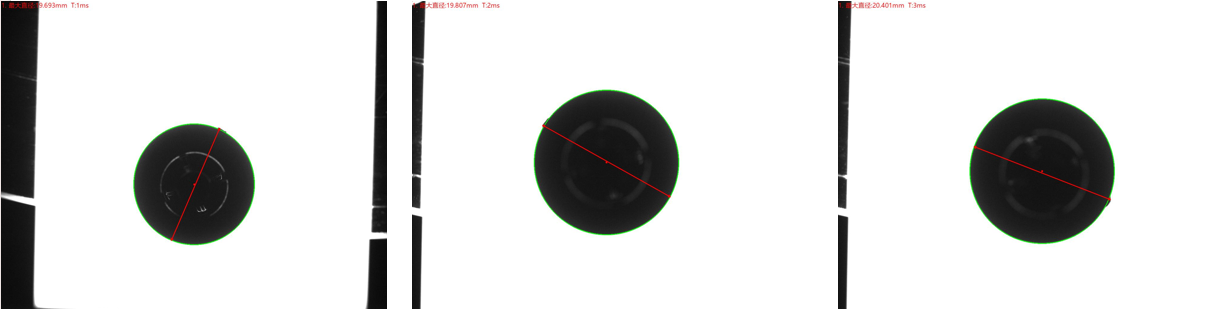

2.頂面背光檢測不良品正面分析圖：NG 不良特征：尺寸不良 分析結果：可檢
3.側面背光檢測良品原圖：
3.側面背光檢測良品分析圖：OK

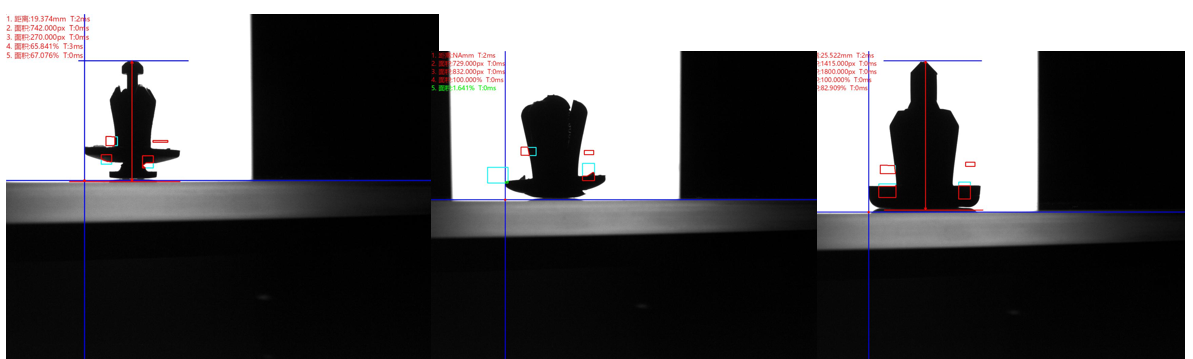

3.側面背光檢測不良品分析圖：NG 不良特征：不平整 ，高度支持不良分析結果：可檢
3.側面背光檢測不良品分析圖：NG 不良特征：少件，高度 不良分析結果：可檢
4.頂側面正光檢測正面原圖
5. 頂面正光檢測不良品正面分析圖：NG 不良特征：變形 分析結果：可檢
設備放置的檢測空間: 在流水線上并入安裝思普泰克視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
