| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 牙孔漏攻牙 | 條形正光檢測 | 可檢 |
| 2 | 通孔堵孔 | 背光檢測 | 可檢 |
注明：思普泰克外觀檢測自動化設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于30-60件(取決于產品送料速
二、設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | 索尼工業相機 | 2套 |
|
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 2套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 2套 |
|
| 7 | 光源 | 定制光學自適應光源 | 2套 |
|
| 8 | 檢測平臺 | SIPOTEK定制框架 | 1套 |
|

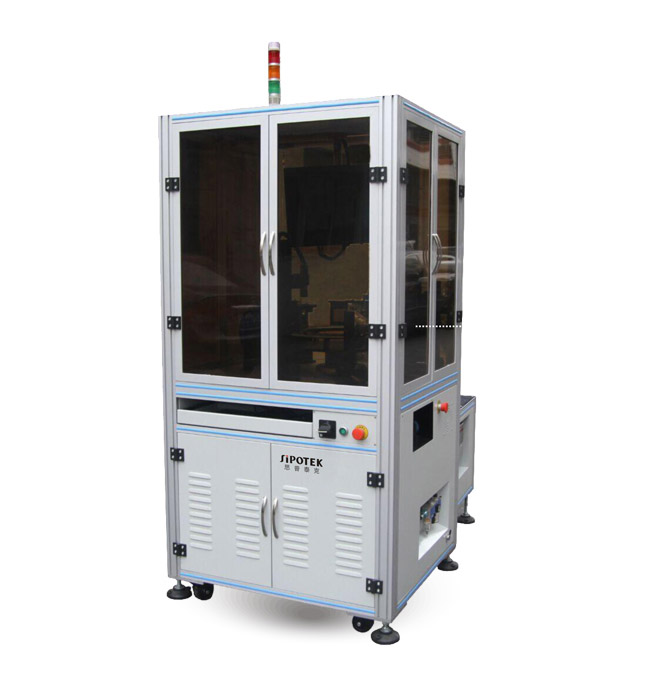

外觀檢測自動化設備3D立體圖
三、樣件測試圖片:

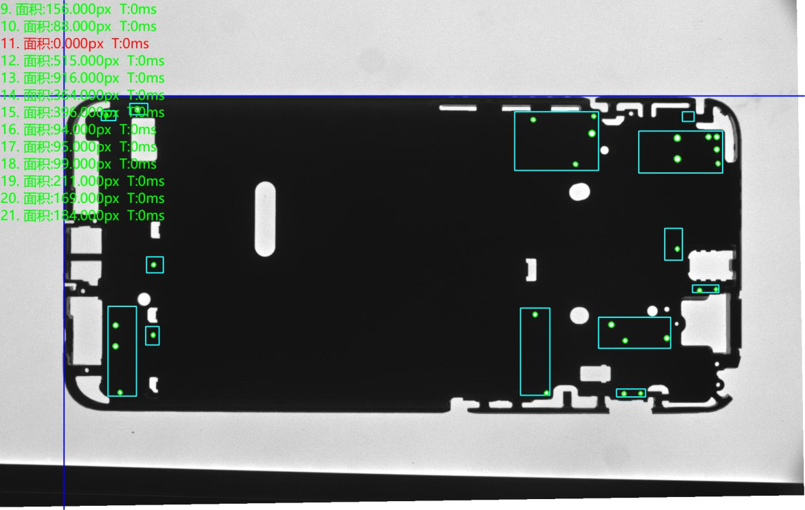

頂部背光檢測良品原圖及分析圖：OK

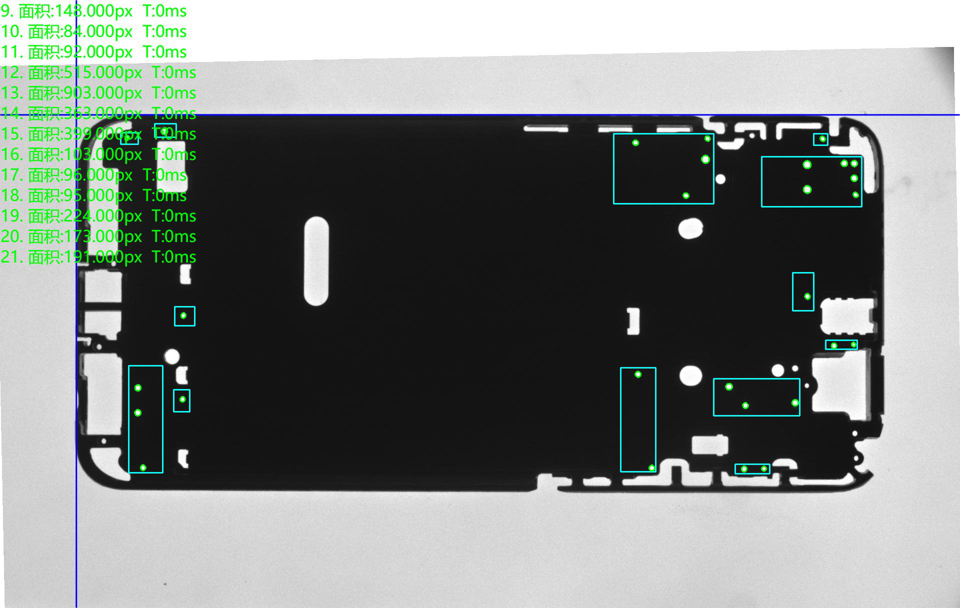

頂部背光檢測不良品原圖及分析圖：NG 檢測特征：通孔堵孔 結果：可檢

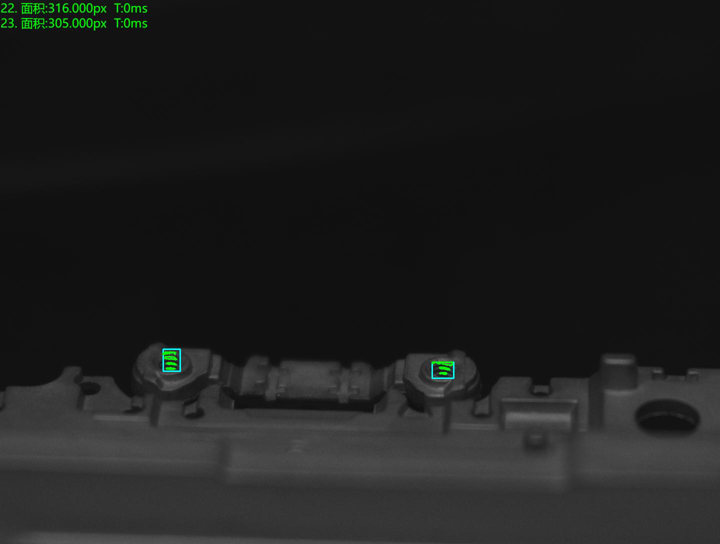

側面正光檢測良品原圖及分析圖：OK

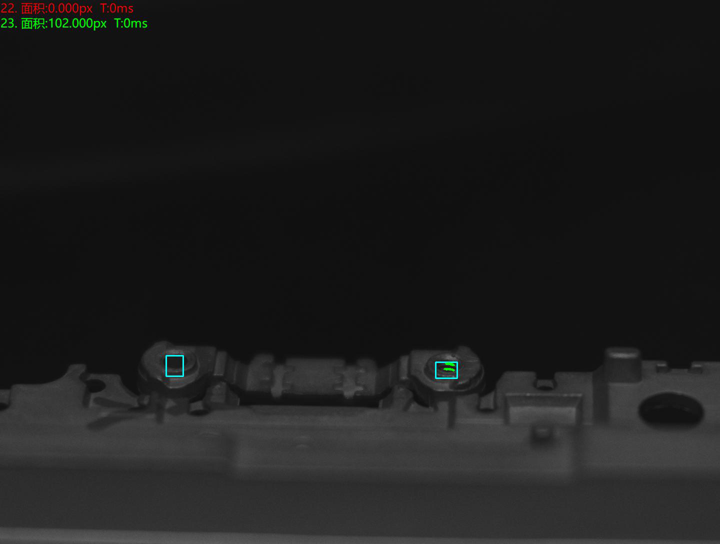

側面正光檢測不良品原圖及分析圖：NG 檢測特征：牙孔漏攻牙 結果：可檢
四、外觀檢測自動化設備安裝要求:
設備放置的檢測空間: 在流水線上并入安裝思普泰克視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
