深圳思普泰克是一家集電子元件光學篩選機研發、生產、銷售于一體的廠家，電子元件光學篩選機被廣泛應用于工業產品外觀檢測，今天思普泰克小編跟大家分享生活中常見的產品檢測流程，手機卡托使用電子元件光學篩選機檢測外觀流程。
一、檢測內容及要求
一、檢測內容及要求
檢測內容：
最大尺寸長30mm*寬10mm的產品的熒光涂層檢測
注明：思普泰克電子元件光學篩選機檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 多膠 | 正光 | 可檢 |
|
| 2 | 缺膠 | 正光 | 可檢 |
|
| 3 | 針腳變形 | 正光 | 可檢 |
|
| 4 | 針腳壓平 | 正光 | 可檢 |
|
| 5 | 電鍍不良 |
|
不可檢 | 特征不明顯，光源無法過濾 |
二、設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
正光檢測不良品分析圖：NG 不良特征：缺膠
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | Barsler工業相機 | 1套 |
|
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 1套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 1套 |
|
| 7 | 光源 | 定制光學自適應光源 | 1套 |
|
| 8 | 檢測平臺 | 客供 | 1套 |
|

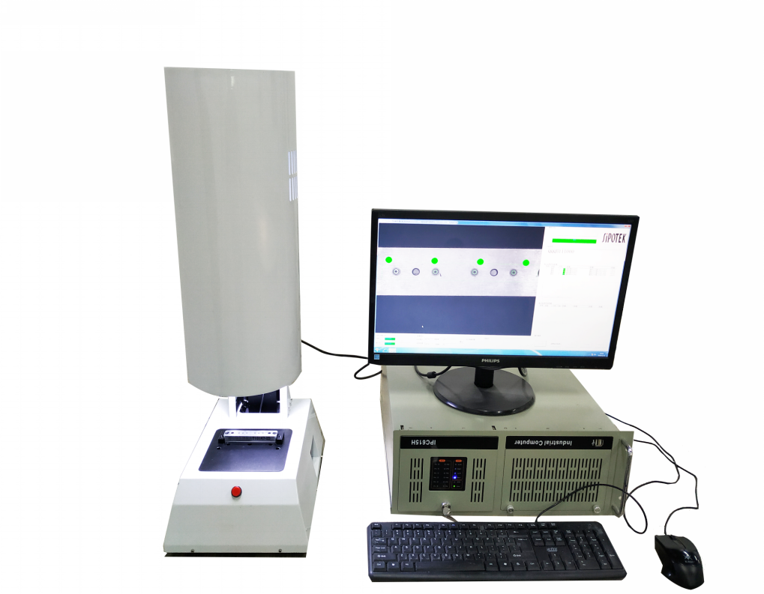

電子元件光學篩選機外觀3D立體圖
三、樣件測試圖片:

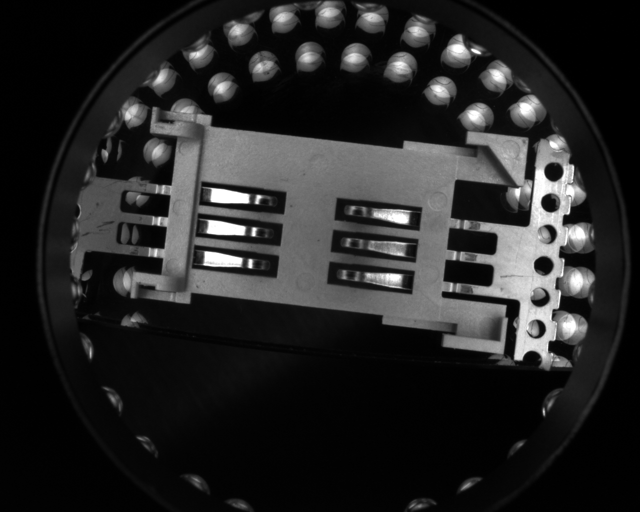

正光檢測產品原圖：

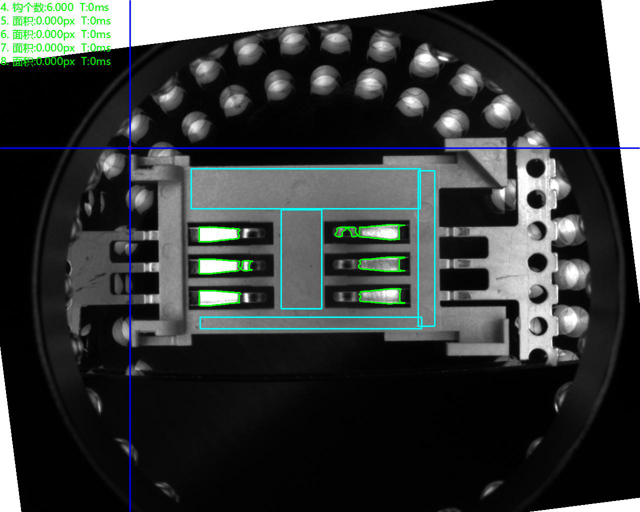

正光檢測良品分析圖：OK

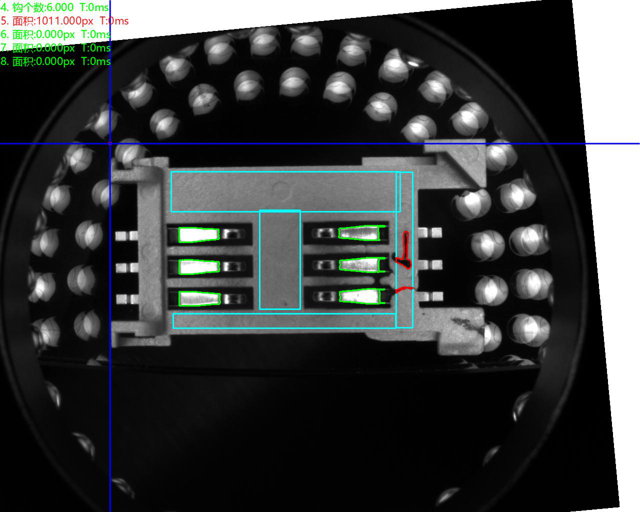

正光檢測不良品分析圖：NG 不良特征：多膠
三、樣件測試圖片:
正光檢測產品原圖：
正光檢測良品分析圖：OK
正光檢測不良品分析圖：NG 不良特征：多膠

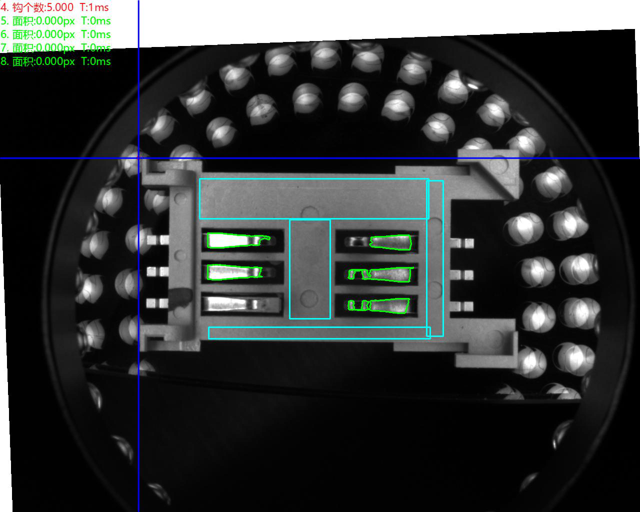

正光檢測不良品分析圖：NG 不良特征：針腳壓平

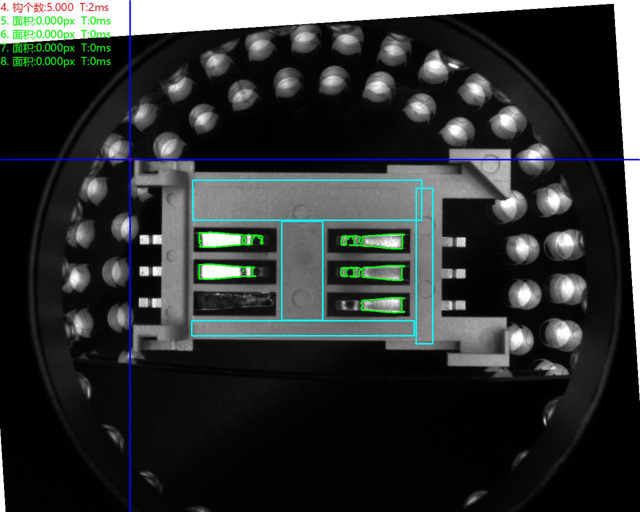

正光檢測不良品分析圖：NG 不良特征：缺膠
