一、檢測內容及要求
檢測內容：
最大尺寸長38mm*寬30mm*高12mm的產品的外觀檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 凹坑 | 正光檢測 | 可檢 |
| 2 | 劃傷 | 正光檢測 | 可檢 |
| 3 | 缺損 | 正光檢測 | 可檢 |
| 4 | 變色 | 正光檢測 | 可檢 |
| 5 | 管腳變形 | 背光檢測 | 可檢 |
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
二、設備組成及主要機構
設備型號：SP-T300標定制機 外形尺寸：900*800*1850mm
組成部件清單：
頂部正光檢測分析圖： NG 不良原因：劃傷
頂部正光檢測分析圖： NG 不良原因：缺損
頂部正光檢測分析圖： NG 不良原因：變色
側面背光檢測分析圖： NG 不良原因：管腳變形
更多外觀檢測自動化設備檢測方案可登陸思普泰克官網查閱：http://www.mikjacobs.com
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | Barsler工業相機 | 3套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 3套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 3套 |
| 7 | 光源 | 定制光學自適應光源 | 4套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |

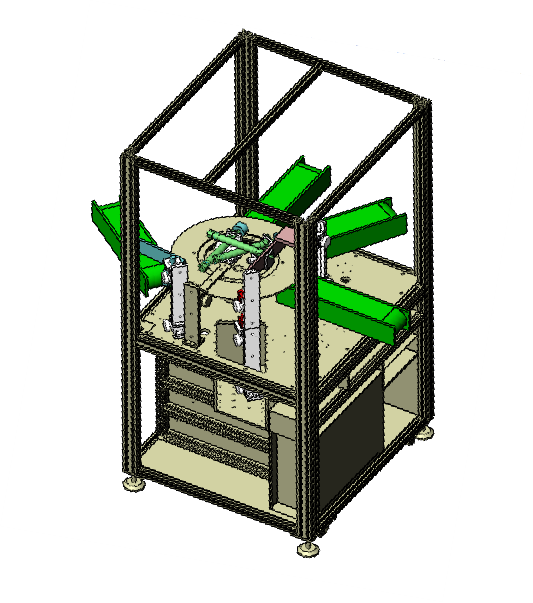

設備外觀3D立體圖
三、樣件測試圖片:

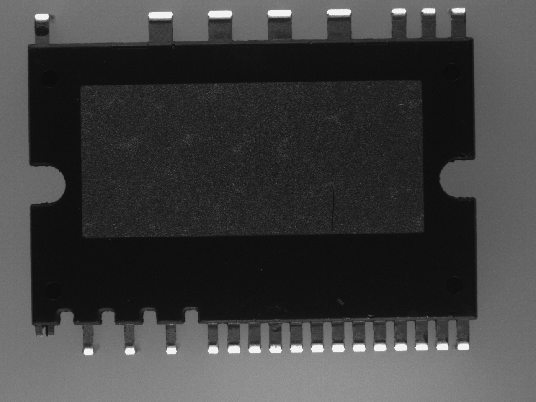

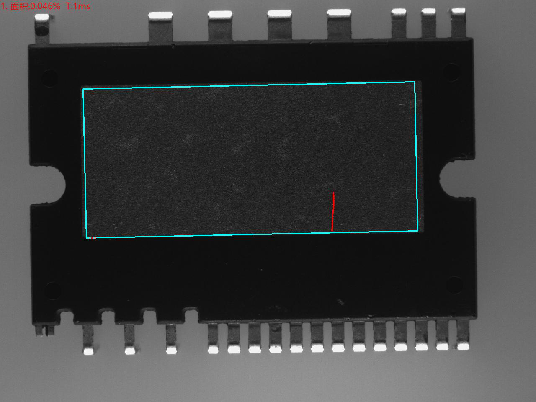

頂部正光檢測分析圖： NG 不良原因：劃傷

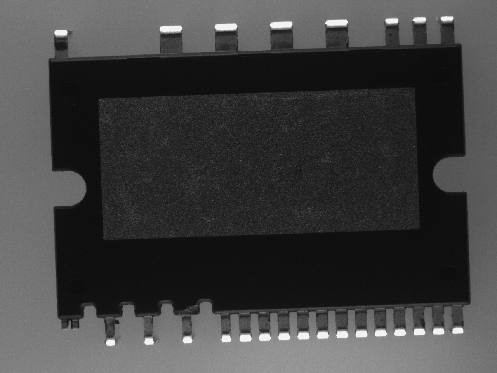

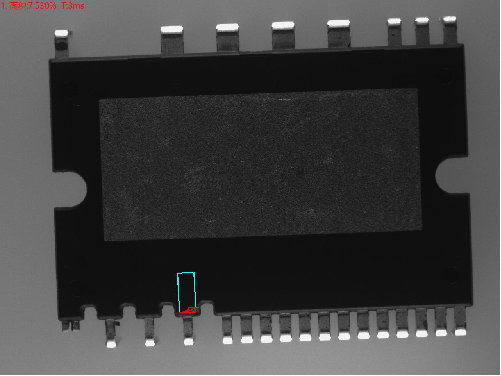

頂部正光檢測分析圖： NG 不良原因：缺損

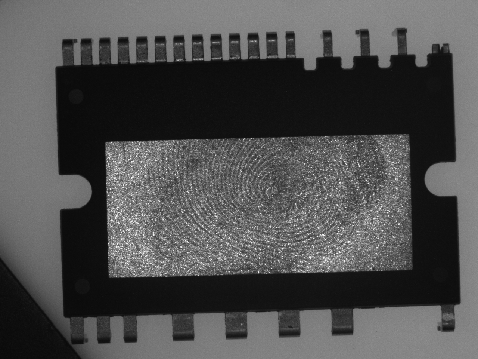

頂部正光檢測分析圖： NG 不良原因：變色

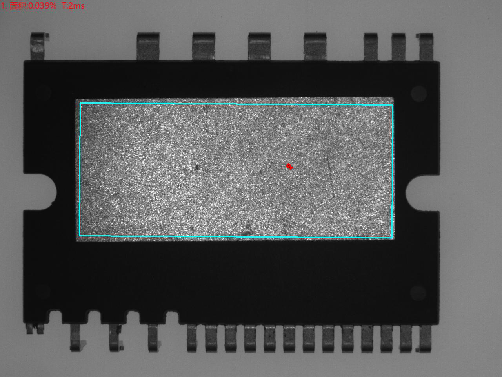

頂部正光檢測分析圖： NG 不良原因：凹坑

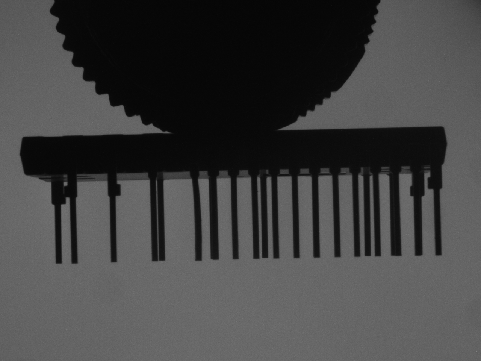

側面背光檢測分析圖： NG 不良原因：管腳變形
