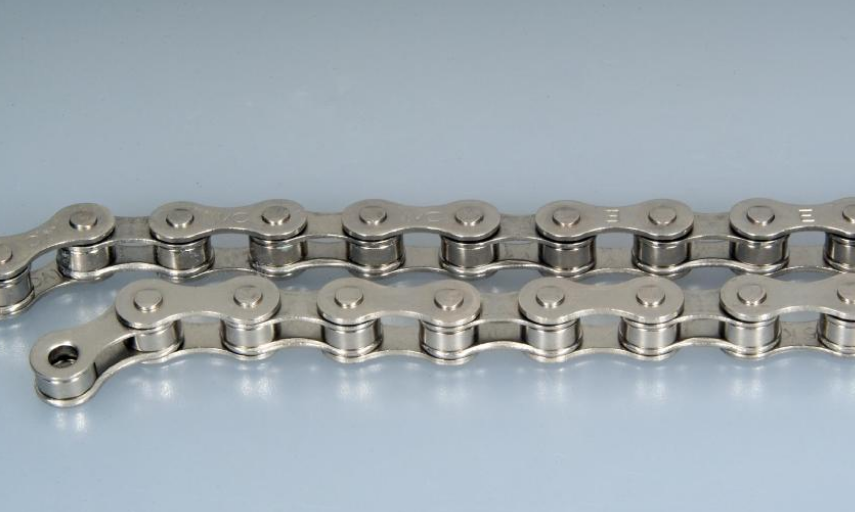

五金鏈條作為許多機械裝備中的關鍵零部件，其質量的優劣直接影響機械的正常運轉和使用壽命。在五金鏈條的生產過程中，墊片的正確安裝是一項重要的任務。為了確保墊片無錯裝，提高生產效率，減少人工疏漏。本次介紹視覺檢測系統在檢測電氣五金鏈條墊片有無錯裝方案應用。
一：檢測內容及要求
檢測內容：
1:正光檢測墊片有無
2:正光檢測Z型墊片一個壓一個
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量 200-800件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_T300
1:思普泰克視覺檢測系統
2:工業電腦
3:顯示器 19寸
4:工業相機: 6套,2個底部正光，2個側面正光，2個頂部正光
5:工業鏡頭: 6套FA工業鏡頭
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。

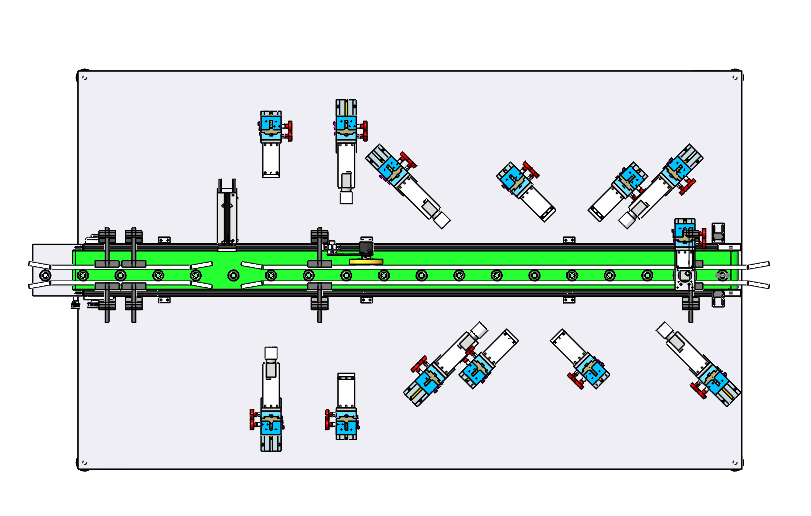

二.1： 設備外觀3D立體圖
三、樣件測試圖片:

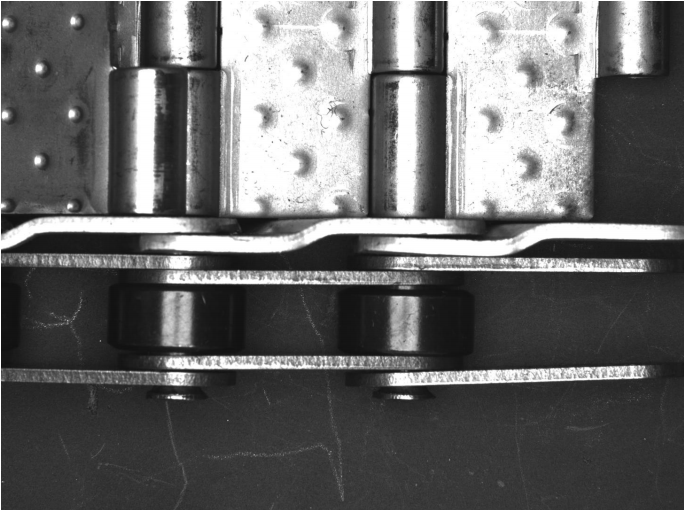

1.正光檢測良品原圖：

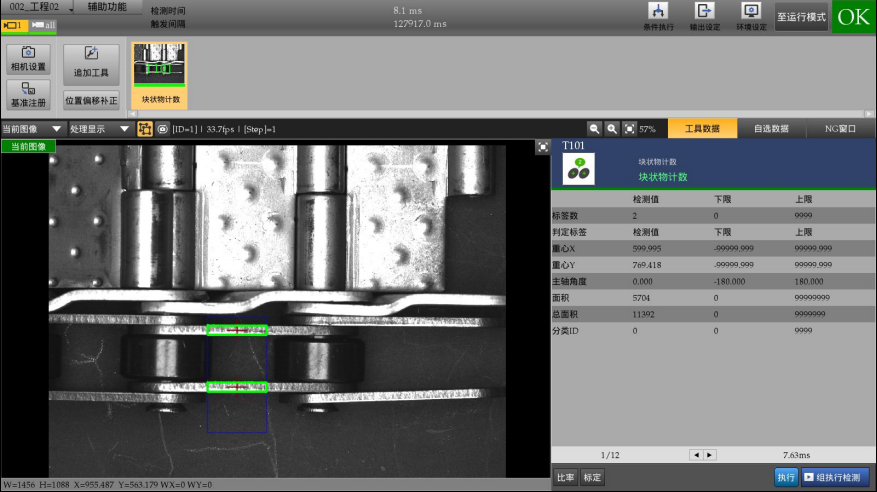

1.正光檢測良品分析圖：OK 檢測項目：墊片數量 檢測結果：可檢

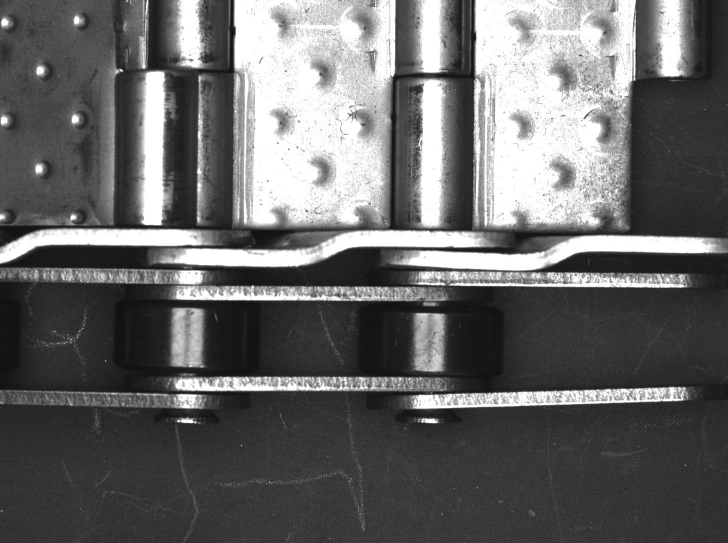

2.正光檢測良品原圖：

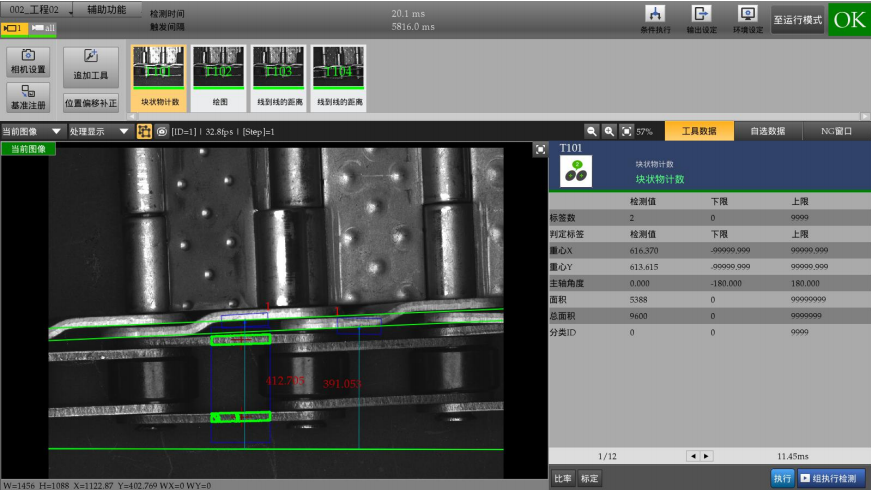

2.正光檢測良品分析圖：OK 檢測項目：Z墊片一個壓一個 檢測結果：可檢
設備放置的檢測空間: 在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA
