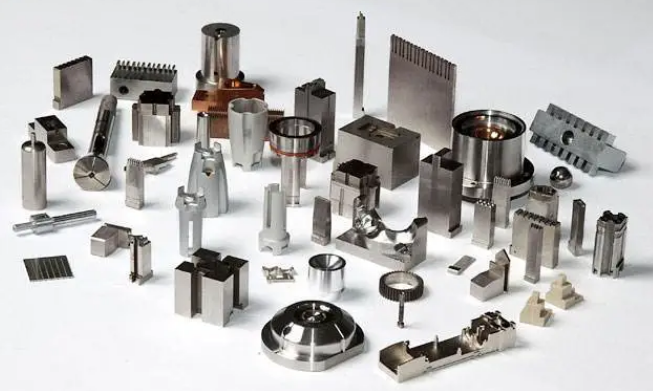

機器視覺檢測設備通常由自動化上料機構、機器視覺檢測系統和自動剔除不良品機構組成。在鈑金件針腳檢測的應用中，自動化上料機構負責將待檢測的鈑金件準確、快速地傳送至視覺檢測平臺。通過校正裝置對產品進行精確的位置校正，確保檢測的準確性和穩定性。
一：檢測內容及要求
檢測工件面積：
針腳有無
檢測內容：
1:頂部正光檢測
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量30-60件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.
二： 設備組成及主要機構
整體構成：尺寸： 400*400*750 mm
型號:SP_T300
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 1套, 頂部
5:工業鏡頭: 1套FA工業鏡頭
6:專業XY非標定制支架

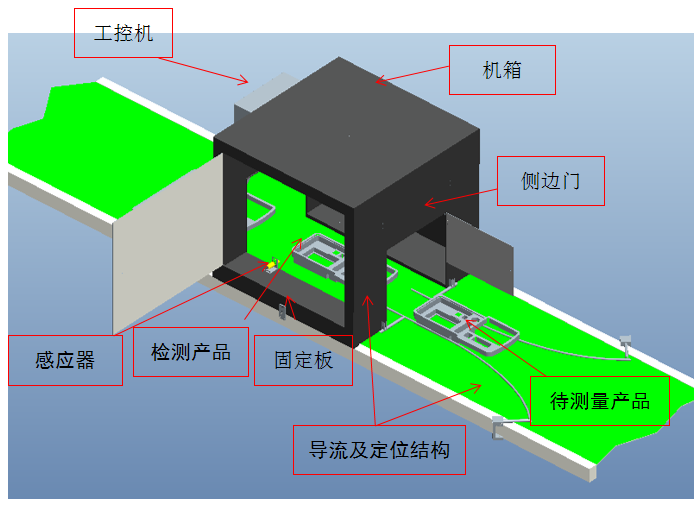

二.1： 設備外觀3D立體圖
檢測效果原圖:
檢測良品分析圖:OK
四.系統安裝要求:
設備放置的檢測空間: 在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA
