一、檢測內容及要求
檢測內容：
最大尺寸長8mm*寬8mm*高25mm的產品的尺寸檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 大孔碰傷 | 正光檢測 | 可檢 |
|
| 2 | 內孔電鍍不良 | 正光檢測 | 可檢 |
|
| 4 | 側面尺寸 | 背光檢測 | 可檢 |
|
| 5 |
|
|
|
|
| 6 | 倒角尺寸 |
|
不可檢 | 不能捕捉邊緣 |
| 7 | 內孔深度 |
|
不可檢 | 無法成像 |
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。

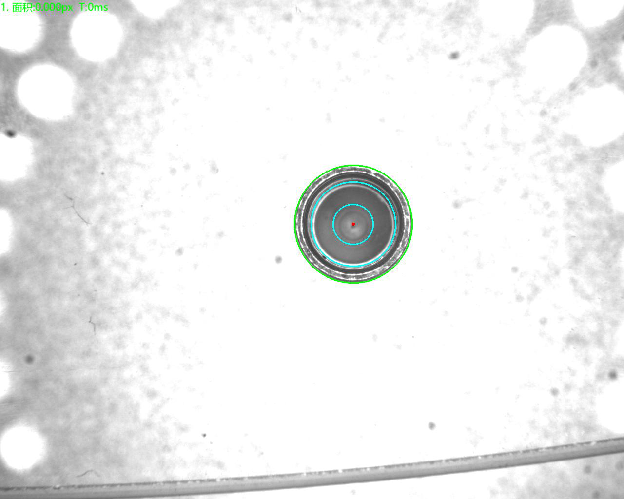

底部正光檢測不良品分析圖：NG 不良特征： 大孔碰傷 分析結果：可檢
底部正光檢測原圖：
底部正光檢測不良品分析圖：NG 不良特征： 電鍍不良（輕微） 分析結果：可檢
底部正光檢測不良品分析圖：NG 不良特征：電鍍不良（嚴重） 分析結果：可檢
側面背光檢測原圖：

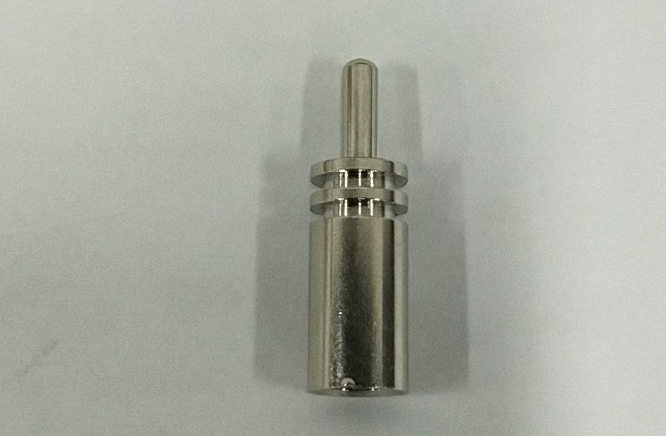

樣品圖：
二、設備組成及主要機構

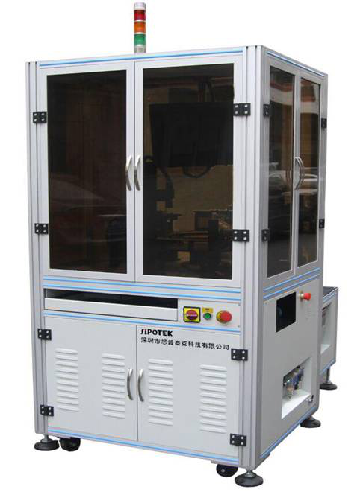

設備型號：SP-T300云盤檢測設備 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 3套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 3套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 3套 |
| 7 | 光源 | 定制光學自適應光源 | 3套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |

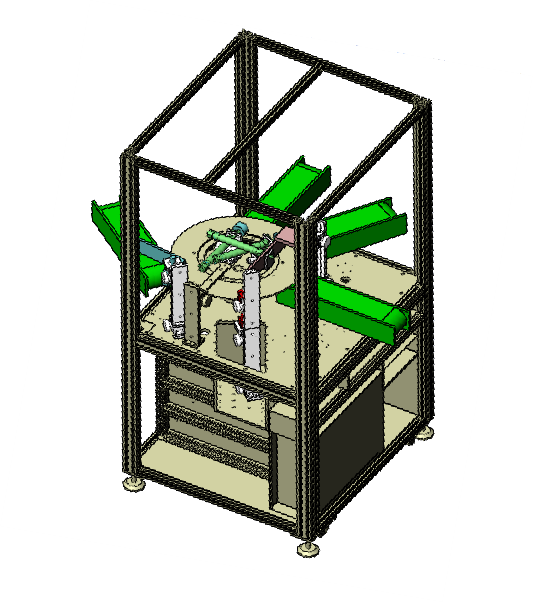

設備外觀3D立體圖
三、樣件測試圖片:

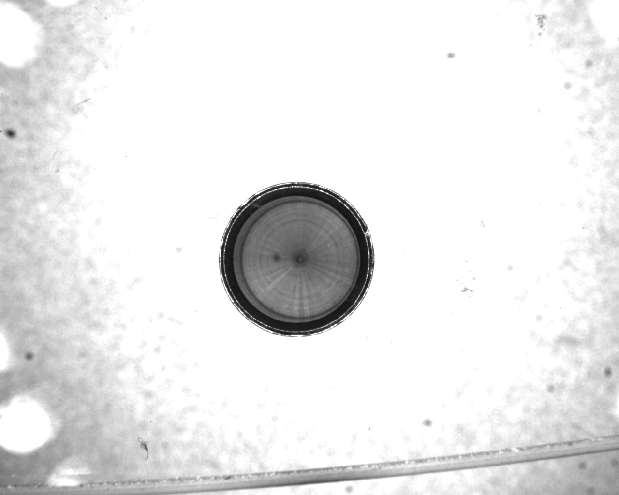

1.底部正光檢測原圖：

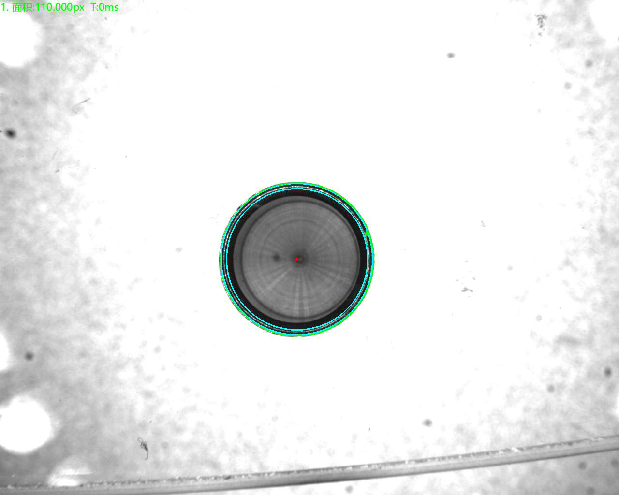

底部正光檢測良品分析圖：OK
底部正光檢測不良品分析圖：NG 不良特征： 大孔碰傷 分析結果：可檢
底部正光檢測原圖：
底部正光檢測良品分析圖：OK

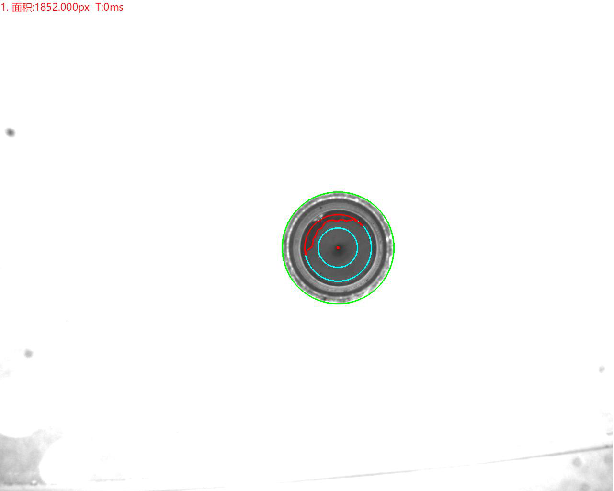

底部正光檢測不良品分析圖：NG 不良特征： 電鍍不良（輕微） 分析結果：可檢

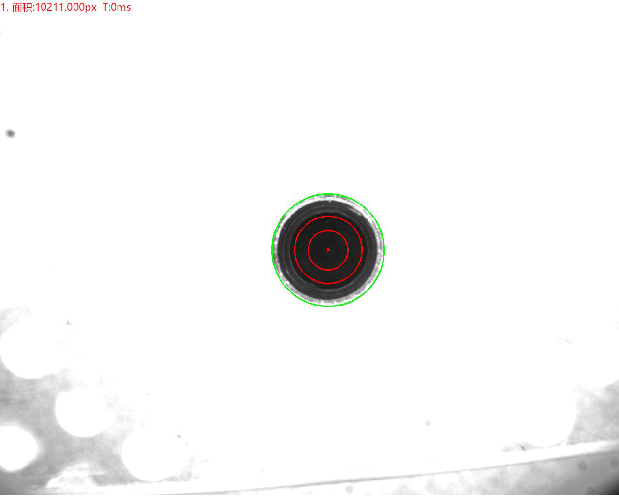

底部正光檢測不良品分析圖：NG 不良特征：電鍍不良（嚴重） 分析結果：可檢
側面背光檢測原圖：

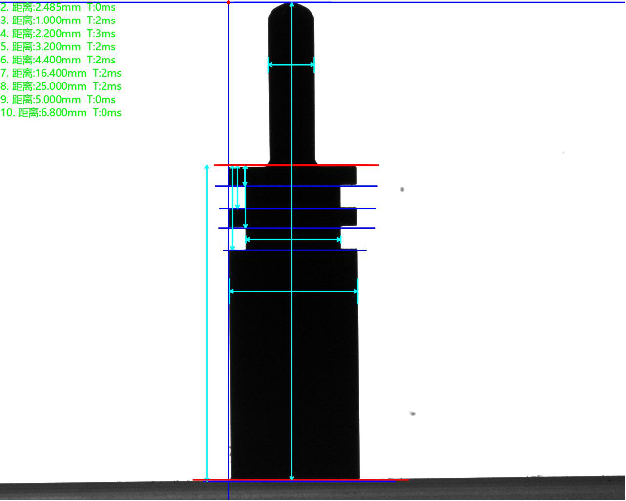

側面背光檢測良品分析圖：OK
