一、檢測內容及要求
檢測內容：
螺絲產品的外觀檢測
| 序號 |
|
檢測方式 | 是否可檢 |
| 1 | 螺尖斷裂 | 側面背光源檢測 | 可檢 |
| 2 | 螺絲彎曲 | 側面背光源檢測 | 可檢 |
| 3 | 螺頭變形 | 底部正光源檢測 | 可檢 |
| 4 | 螺牙不良 | 側面背光源檢測 | 可檢 |
| 5 | 螺頭斷裂 | 底部正光源檢測 | 可檢 |
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于160件(取決于產品送料速度)。
二、設備組成及主要機構
設備型號：SP-T300標準檢測設備 外形尺寸：900*800*1850mm
組成部件清單：

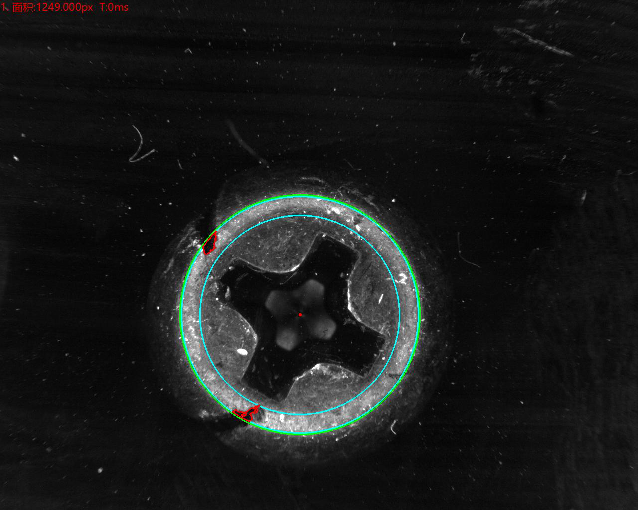

3.底部正光檢測不良品分析圖：NG 不良特征：螺紋頭裂紋
5.底部正光檢測良品分析圖：OK
6.底部正光檢測不良品分析圖：NG 不良特征：螺紋頭裂紋
8.底部正光檢測良品分析圖：OK

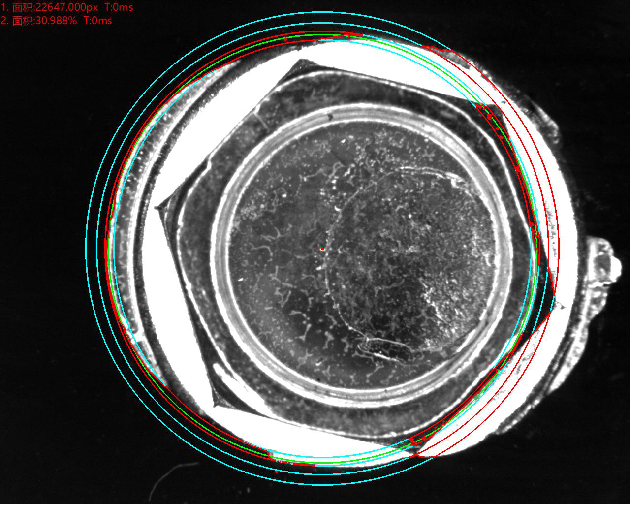

9.底部正光檢測不良品分析圖：NG 不良特征：螺頭變形

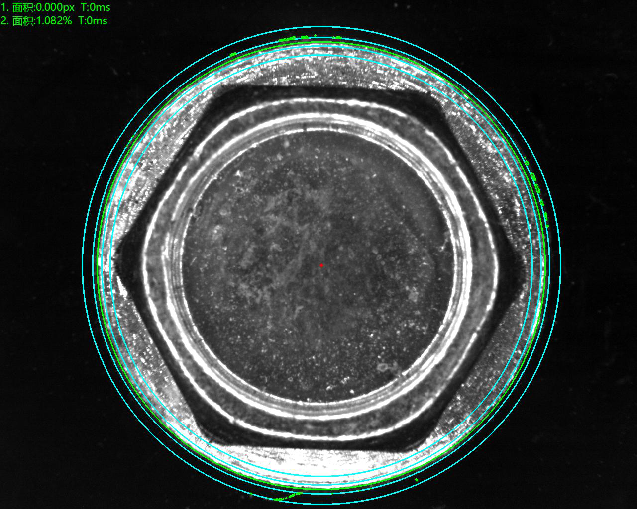

11.底部正光檢測良品分析圖：OK
12.底部正光檢測不良品分析圖：NG 不良特征：螺頭變形

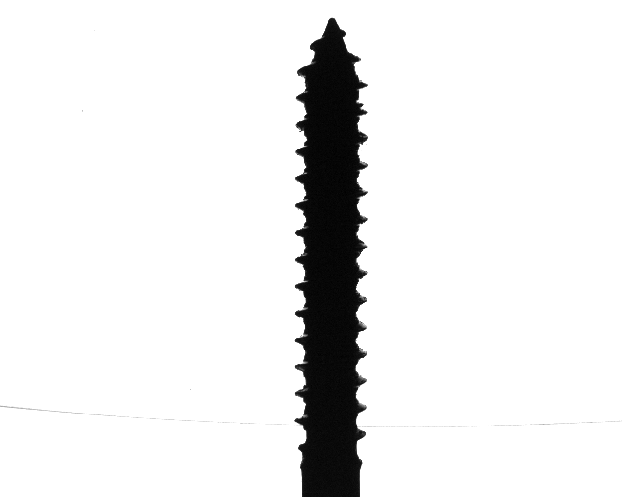

13.側面背光檢測良品原圖：

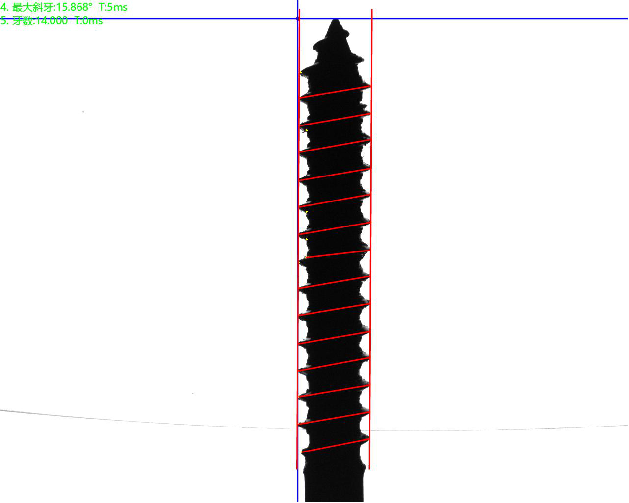

14.側面背光檢測良品分析圖：OK
15.側面背光檢測不良品分析圖：NG 不良特征：滑牙
16.側面背光檢測良品原圖：
17.側面背光檢測良品分析圖：OK

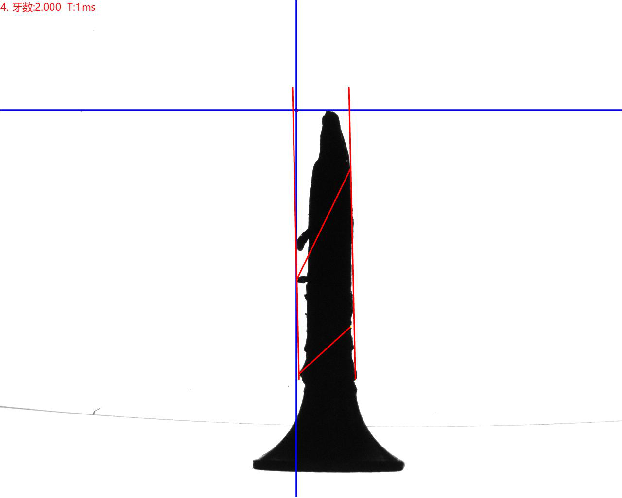

18.側面背光檢測不良品分析圖：NG 不良特征：少牙

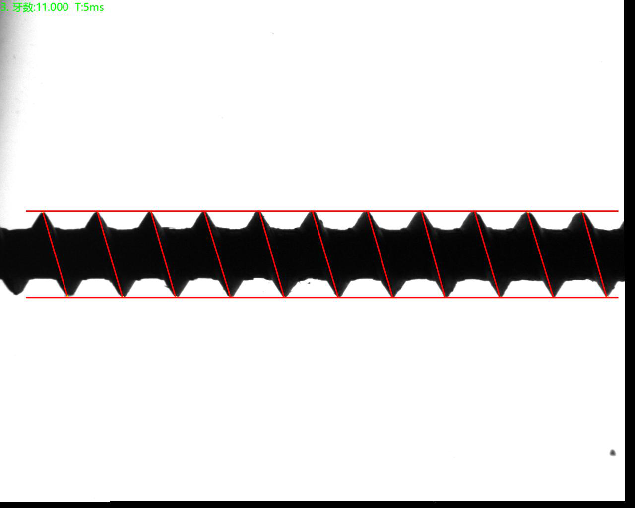

20.側面背光檢測良品分析圖：OK

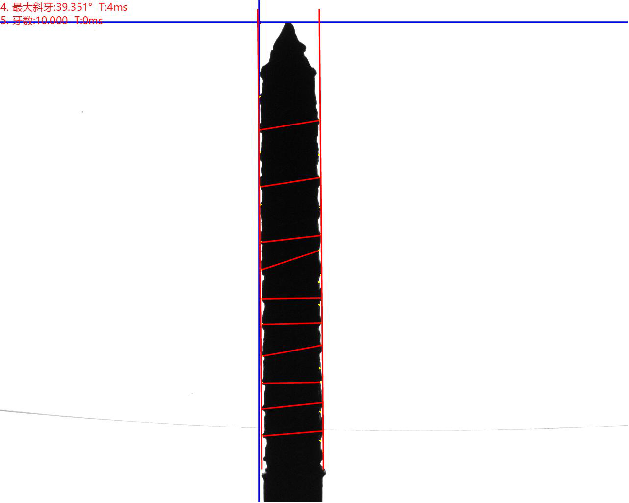

21.側面背光檢測不良品分析圖：NG 不良特征：滑牙
23.側面背光檢測良品分析圖：OK
24.側面背光檢測不良品分析圖：NG 不良特征：彎曲
26.側面背光檢測良品分析圖：OK

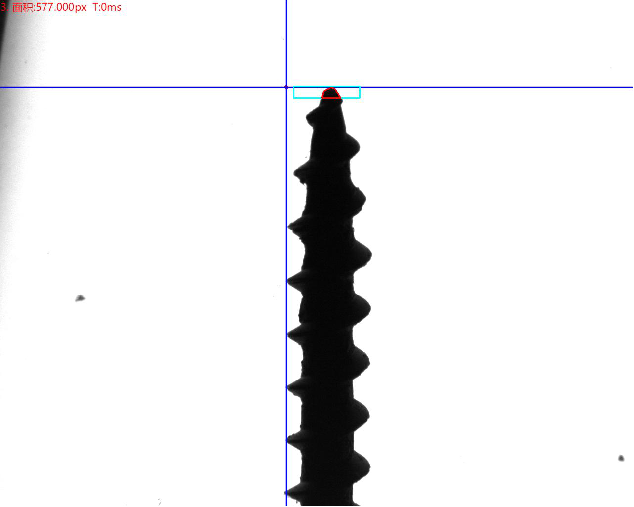

27.側面背光檢測不良品分析圖：NG 不良特征：螺尖斷裂
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 2套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 2套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 2套 |
| 7 | 光源 | 定制光學自適應光源 | 2套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |

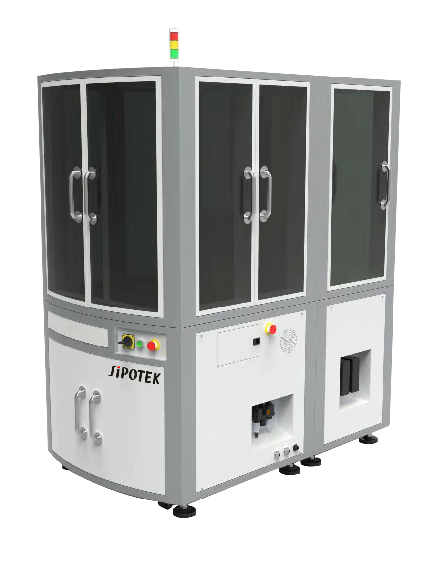

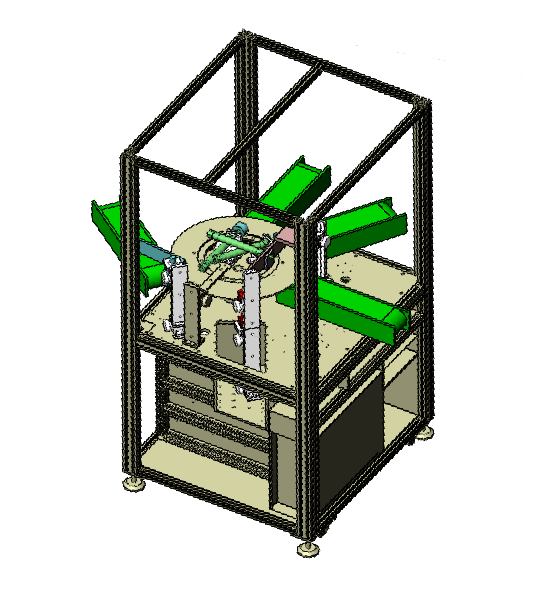

設備外觀3D立體圖
三、樣件測試圖片:

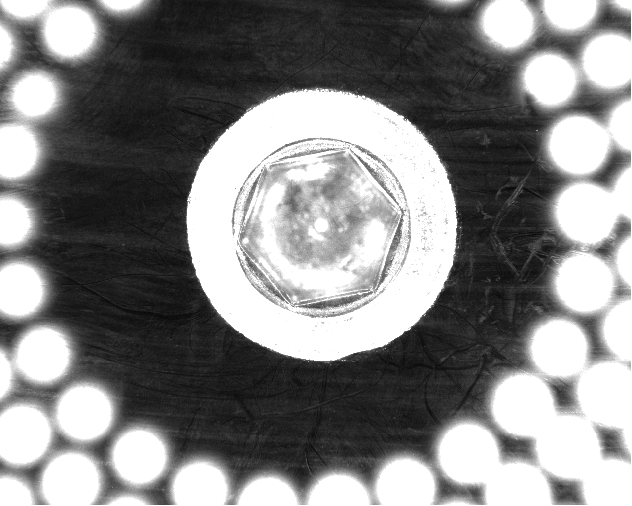

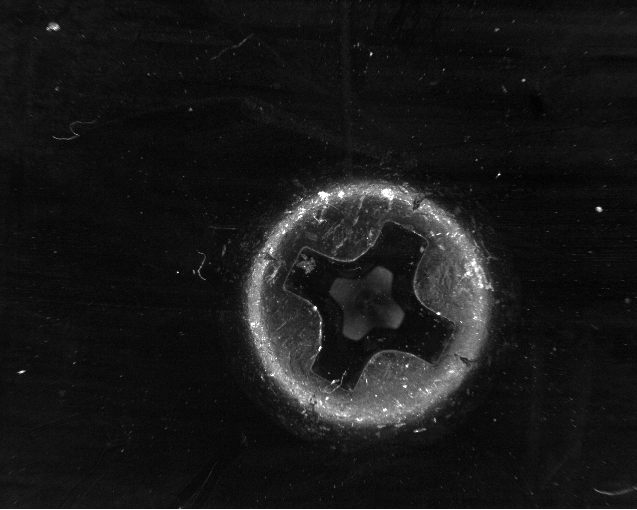

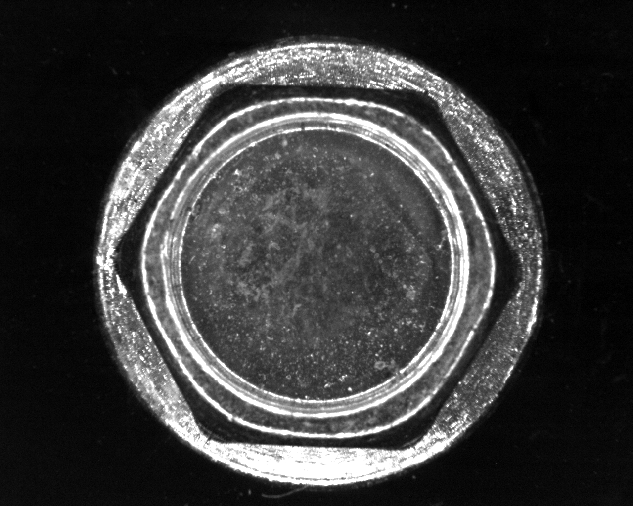

1.底部正光檢測良品原圖：

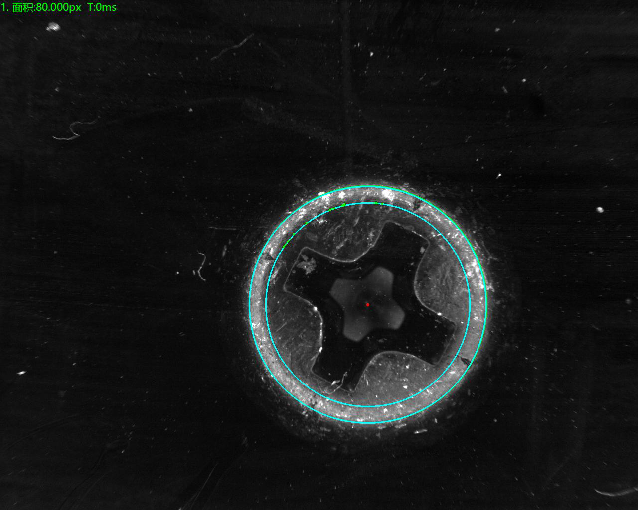

2.底部正光檢測良品分析圖：OK

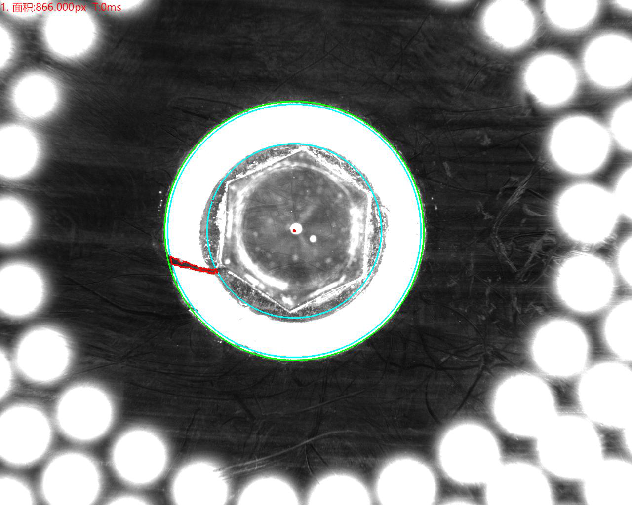

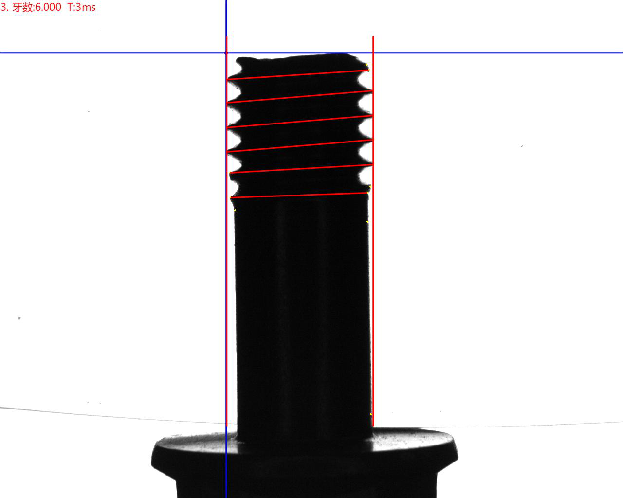

3.底部正光檢測不良品分析圖：NG 不良特征：螺紋頭裂紋

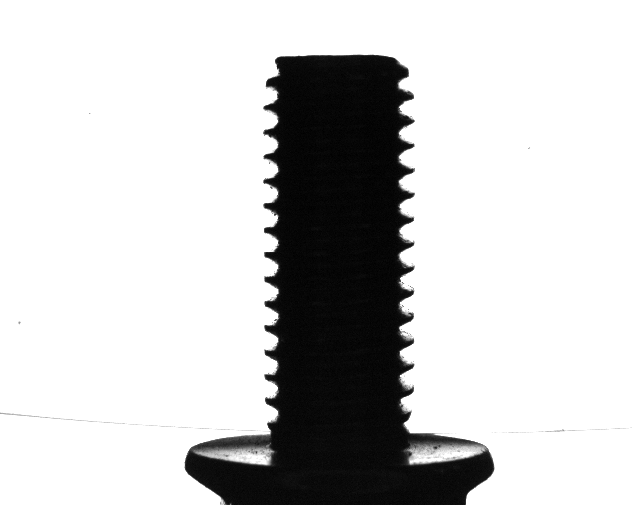

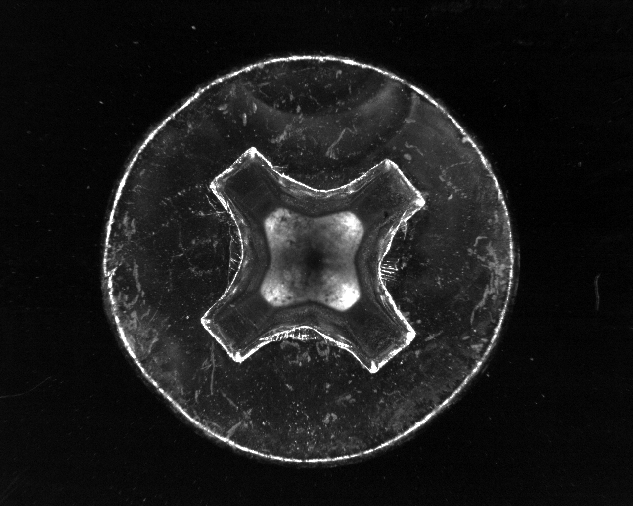

4.底部正光檢測良品原圖：
5.底部正光檢測良品分析圖：OK
6.底部正光檢測不良品分析圖：NG 不良特征：螺紋頭裂紋
7.底部正光檢測良品原圖：
8.底部正光檢測良品分析圖：OK

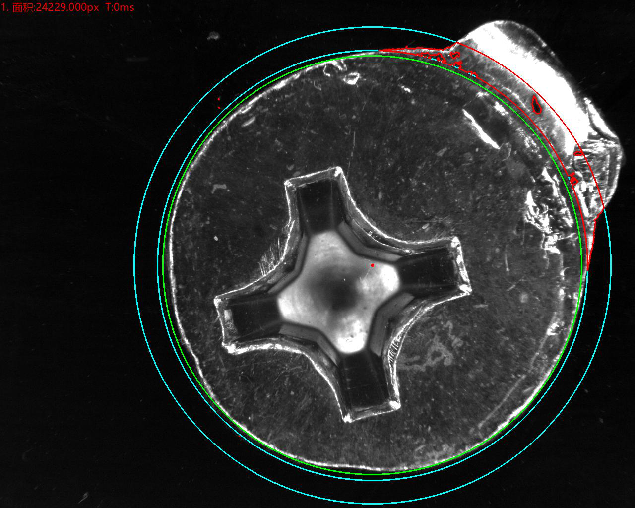

9.底部正光檢測不良品分析圖：NG 不良特征：螺頭變形
10.底部正光檢測良品原圖：
11.底部正光檢測良品分析圖：OK
12.底部正光檢測不良品分析圖：NG 不良特征：螺頭變形

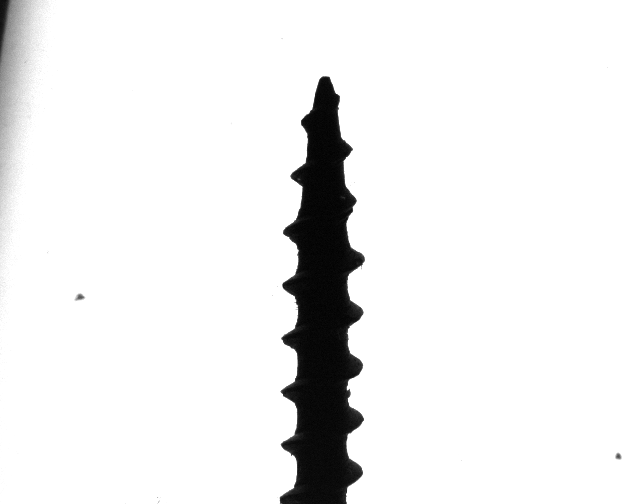

13.側面背光檢測良品原圖：
14.側面背光檢測良品分析圖：OK

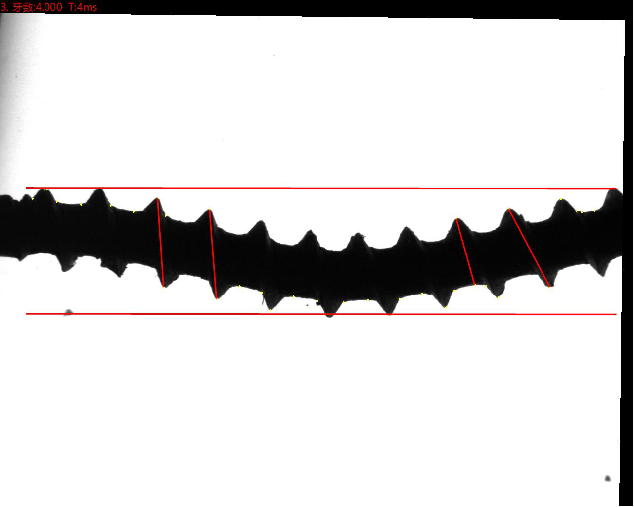

15.側面背光檢測不良品分析圖：NG 不良特征：滑牙

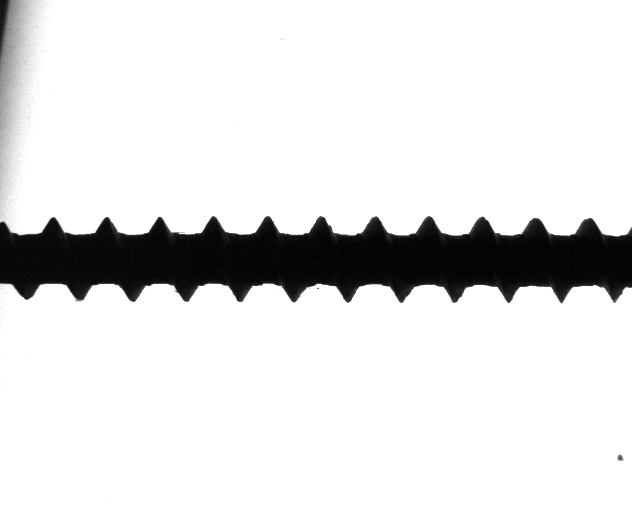

16.側面背光檢測良品原圖：
17.側面背光檢測良品分析圖：OK

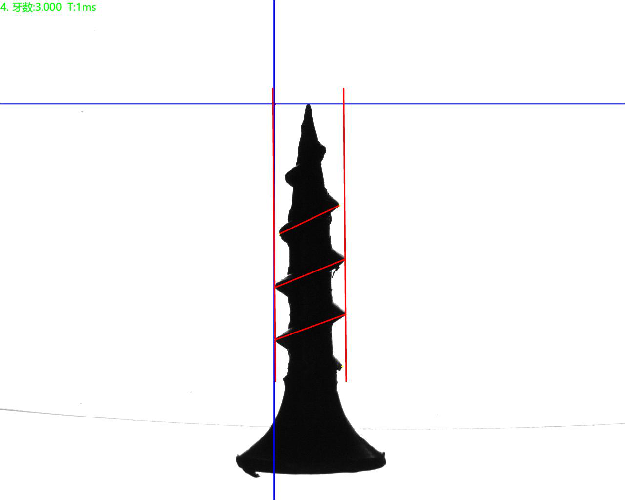

18.側面背光檢測不良品分析圖：NG 不良特征：少牙
19.側面背光檢測良品原圖：
20.側面背光檢測良品分析圖：OK
21.側面背光檢測不良品分析圖：NG 不良特征：滑牙
22.側面背光檢測良品原圖：
23.側面背光檢測良品分析圖：OK
24.側面背光檢測不良品分析圖：NG 不良特征：彎曲

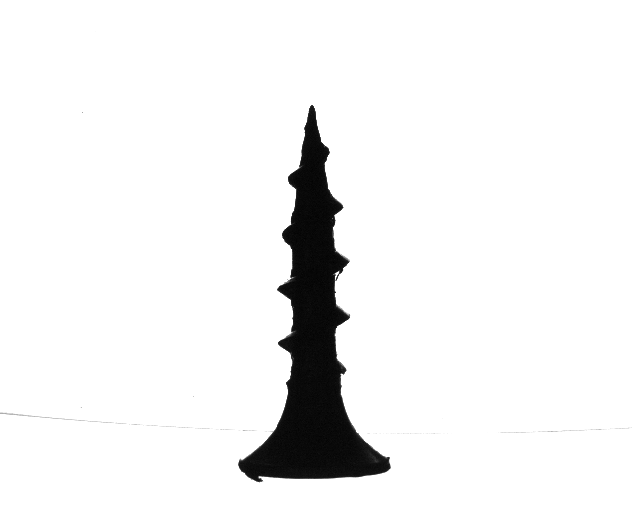

25.側面背光檢測良品原圖：
26.側面背光檢測良品分析圖：OK

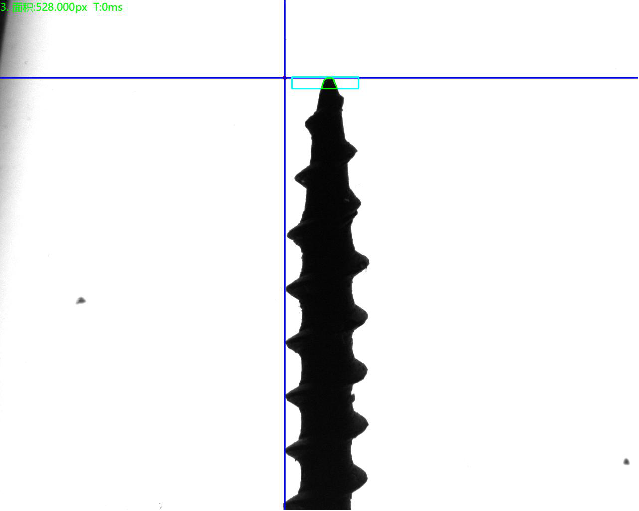

27.側面背光檢測不良品分析圖：NG 不良特征：螺尖斷裂
